Principio de aplicación, clasificación y formación de estructura del sensor de temperatura de termopar
El sensor de temperatura de termopar es uno de los componentes de detección de temperatura más utilizados en la industria. Sus ventajas son:
1, la precisión de la medición es alta. Debido a que el termopar del sensor de temperatura contacta directamente con el objeto a ser probado, el medio intermedio no lo afecta.
2, una amplia gama de medidas. Los termopares de sensor de temperatura de uso común se pueden medir continuamente de -50 a +1600 ° C. Algunos termopares especiales para sensores de temperatura pueden medir -269 ° C (como oro-hierro níquel-cromo), hasta +2800 ° C (como tungsteno-bismuto). )
3, la estructura es simple, fácil de usar. Los termopares del sensor de temperatura generalmente están formados por dos cables diferentes y no están limitados por el tamaño y la apertura. Tienen una funda protectora y son muy convenientes de usar.
1. Principio básico de medición de temperatura del termopar del sensor de temperatura
Los conductores o semiconductores A y B de dos materiales diferentes se sueldan para formar un circuito cerrado. Cuando hay una diferencia de temperatura entre los dos puntos de fijación 1 y 2 de los conductores A y B, se genera una fuerza electromotriz entre los dos, formando así una corriente de magnitud en el circuito, que se denomina efecto termoeléctrico. Los termopares del sensor de temperatura utilizan este efecto para funcionar.
2. Tipo de termopar del sensor de temperatura y formación de estructura
(1) Tipo de termopar del sensor de temperatura
Los termopares sensores de temperatura de uso común se pueden dividir en dos tipos: termopares con sensor de temperatura estándar y termopares con sensor de temperatura no estándar.
El denominado termopar sensor de temperatura estándar se refiere a un termopar sensor de temperatura cuyo estándar nacional especifica la relación entre su potencial termoeléctrico y temperatura, el error permitido y una tabla de índice estándar uniforme. Tiene un instrumento de pantalla que es compatible con él.
Los termopares de sensor de temperatura no estandarizados no son tan útiles o estandarizados como los termopares de sensor de temperatura. Generalmente no existe una tabla de indexación uniforme, que se utiliza principalmente para la medición en algunas ocasiones especiales.
Termopar del sensor de temperatura estandarizado: desde el 1 de enero de 1988, el termopar del sensor de temperatura y la resistencia térmica del sensor de temperatura se producen según las normas internacionales IEC. Y especifique siete tipos de termopares de sensor de temperatura estandarizados S, B, E, K, R, J, T para el termopar de sensor de temperatura de diseño unificado de China.

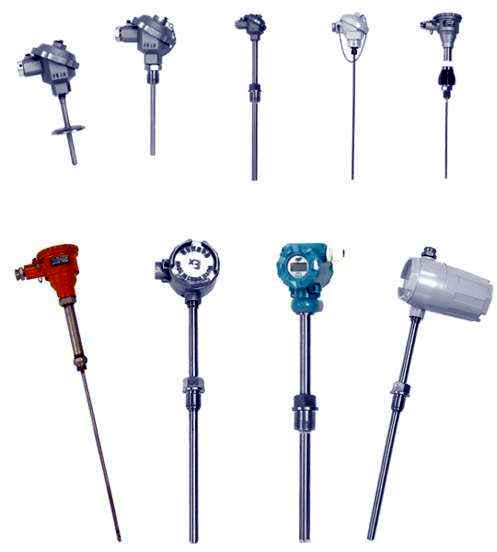

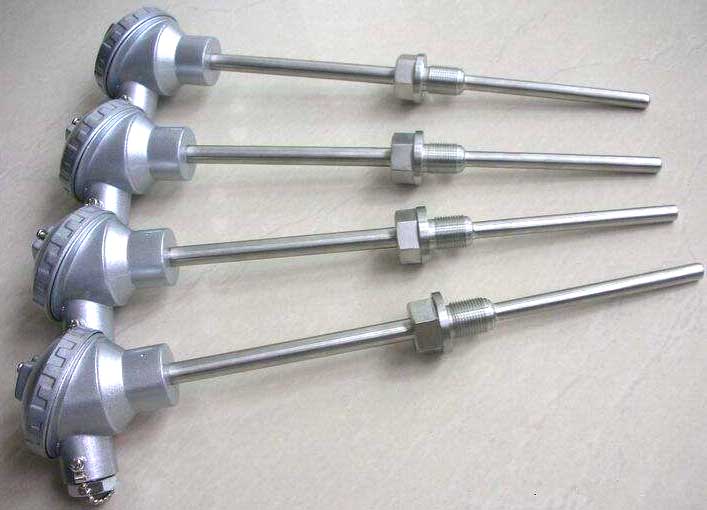

(2) Forma estructural del termopar del sensor de temperatura
Para garantizar un funcionamiento confiable y estable del termopar del sensor de temperatura, sus requisitos estructurales son los siguientes:
1, la soldadura de los dos electrodos calientes que forman el termopar del sensor de temperatura debe ser firme;
2, los dos electrodos calientes deben estar bien aislados entre sí para evitar cortocircuitos;
3, la conexión entre el cable de compensación y el extremo libre del termopar del sensor de temperatura debe ser conveniente y confiable;
4, la funda protectora debe garantizar que el electrodo caliente esté completamente aislado de los medios nocivos.
3. Compensación de temperatura de la unión fría del termopar del sensor de temperatura
Debido a que el material del termopar del sensor de temperatura es generalmente más costoso (especialmente cuando se usan metales preciosos). La distancia entre el punto de medición de temperatura y el instrumento es muy larga, para ahorrar material del termopar y reducir los costos. Por lo general, se usa un cable de compensación para extender el extremo frío (extremo libre) del termopar del sensor de temperatura a una cámara de control de temperatura relativamente estable y a los terminales del medidor. Debe señalarse que el cable de compensación del termopar del sensor de temperatura solo actúa para extender el electrodo caliente, moviendo el extremo frío del termopar del sensor de temperatura al terminal del medidor de la sala de control. No elimina el efecto de los cambios de temperatura de la unión fría en la medición de temperatura y no compensa. Por lo tanto, se necesitan otros métodos de corrección para compensar la influencia de la temperatura de la unión fría t0 ≠ 0 ° C en la medición de temperatura.
Al utilizar el cable de compensación del termopar del sensor de temperatura, debe prestar atención a la coincidencia del modelo, la polaridad no se puede conectar incorrectamente, la temperatura del cable de compensación y el terminal de conexión del termopar del sensor de temperatura no puede exceder los 100 ° C.
1, la precisión de la medición es alta. Debido a que el termopar del sensor de temperatura contacta directamente con el objeto a ser probado, el medio intermedio no lo afecta.
2, una amplia gama de medidas. Los termopares de sensor de temperatura de uso común se pueden medir continuamente de -50 a +1600 ° C. Algunos termopares especiales para sensores de temperatura pueden medir -269 ° C (como oro-hierro níquel-cromo), hasta +2800 ° C (como tungsteno-bismuto). )
3, la estructura es simple, fácil de usar. Los termopares del sensor de temperatura generalmente están formados por dos cables diferentes y no están limitados por el tamaño y la apertura. Tienen una funda protectora y son muy convenientes de usar.
1. Principio básico de medición de temperatura del termopar del sensor de temperaturaLos conductores o semiconductores A y B de dos materiales diferentes se sueldan para formar un circuito cerrado. Cuando hay una diferencia de temperatura entre los dos puntos de fijación 1 y 2 de los conductores A y B, se genera una fuerza electromotriz entre los dos, formando así una corriente de magnitud en el circuito, que se denomina efecto termoeléctrico. Los termopares del sensor de temperatura utilizan este efecto para funcionar.
2. Tipo de termopar del sensor de temperatura y formación de estructura
(1) Tipo de termopar del sensor de temperatura
Los termopares sensores de temperatura de uso común se pueden dividir en dos tipos: termopares con sensor de temperatura estándar y termopares con sensor de temperatura no estándar.
El denominado termopar sensor de temperatura estándar se refiere a un termopar sensor de temperatura cuyo estándar nacional especifica la relación entre su potencial termoeléctrico y temperatura, el error permitido y una tabla de índice estándar uniforme. Tiene un instrumento de pantalla que es compatible con él.
Los termopares de sensor de temperatura no estandarizados no son tan útiles o estandarizados como los termopares de sensor de temperatura. Generalmente no existe una tabla de indexación uniforme, que se utiliza principalmente para la medición en algunas ocasiones especiales.
Termopar del sensor de temperatura estandarizado: desde el 1 de enero de 1988, el termopar del sensor de temperatura y la resistencia térmica del sensor de temperatura se producen según las normas internacionales IEC. Y especifique siete tipos de termopares de sensor de temperatura estandarizados S, B, E, K, R, J, T para el termopar de sensor de temperatura de diseño unificado de China.
(2) Forma estructural del termopar del sensor de temperatura
Para garantizar un funcionamiento confiable y estable del termopar del sensor de temperatura, sus requisitos estructurales son los siguientes:
1, la soldadura de los dos electrodos calientes que forman el termopar del sensor de temperatura debe ser firme;
2, los dos electrodos calientes deben estar bien aislados entre sí para evitar cortocircuitos;
3, la conexión entre el cable de compensación y el extremo libre del termopar del sensor de temperatura debe ser conveniente y confiable;
4, la funda protectora debe garantizar que el electrodo caliente esté completamente aislado de los medios nocivos.
3. Compensación de temperatura de la unión fría del termopar del sensor de temperatura
Debido a que el material del termopar del sensor de temperatura es generalmente más costoso (especialmente cuando se usan metales preciosos). La distancia entre el punto de medición de temperatura y el instrumento es muy larga, para ahorrar material del termopar y reducir los costos. Por lo general, se usa un cable de compensación para extender el extremo frío (extremo libre) del termopar del sensor de temperatura a una cámara de control de temperatura relativamente estable y a los terminales del medidor. Debe señalarse que el cable de compensación del termopar del sensor de temperatura solo actúa para extender el electrodo caliente, moviendo el extremo frío del termopar del sensor de temperatura al terminal del medidor de la sala de control. No elimina el efecto de los cambios de temperatura de la unión fría en la medición de temperatura y no compensa. Por lo tanto, se necesitan otros métodos de corrección para compensar la influencia de la temperatura de la unión fría t0 ≠ 0 ° C en la medición de temperatura.
Al utilizar el cable de compensación del termopar del sensor de temperatura, debe prestar atención a la coincidencia del modelo, la polaridad no se puede conectar incorrectamente, la temperatura del cable de compensación y el terminal de conexión del termopar del sensor de temperatura no puede exceder los 100 ° C.
