Cuáles son las ventajas del sensor de temperatura NTC de película delgada integrado?
En el campo de los termistores NTC, actualmente hay dos termistores NTC insuficientes y termistores de vidrio sellado de un extremo en el mercado. Entre ellos, los termistores NTC sellados con vidrio de un solo extremo están aislados en su mayoría a través de un buje aislado para lograr el aislamiento del pin porque el cable no está aislado. Debido a que la carcasa no se puede arreglar, el proceso se moverá hacia adelante y hacia atrás. Debido al bajo costo y la eficiencia de la perforación manual de la carcasa, el plomo con un sellado deficiente es fácil de oxidar. El otro es el termistor NTC sellado de vidrio de un solo extremo MF5B, soldado con un cable o cable flexible FPC o FFC. El proceso actualmente tiene ciertos defectos. Por ejemplo, el proceso de soldadura secundaria tiene un riesgo de calidad y la eficiencia de la soldadura es baja, el costo es alto y la apariencia se ve afectada. Además, el cable FPC generalmente es plano y no es conveniente conectarlo con la PCB.
Para resolver los problemas en los dos procesos anteriores, Yaxun Electronics inventó un sensor de temperatura NTC integrado de película de detección de temperatura de superficie. Y el 30 de noviembre de 2016, fue autorizado por la Oficina Estatal de Propiedad Intelectual para un certificado de patente de modelo de utilidad. El nombre del modelo de utilidad es: un sensor de temperatura NTC de película delgada integrado.

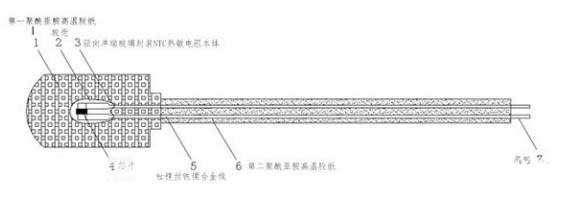

El "sensor de temperatura NTC de película de detección de temperatura superficial de una pieza": Incluyendo el primer papel adhesivo de poliimida a alta temperatura, carcasa de vidrio, paquete de vidrio radial de un solo extremo, cuerpo del termistor NTC, chip NTC, alambre de magnesio, alambre de ferroníquel, segundo papel adhesivo de poliimida a alta temperatura y cola; El cuerpo del termistor NTC encapsulado de vidrio de un solo extremo radial está equipado con una carcasa de vidrio, la carcasa interna de vidrio está equipada con un chip NTC y el chip NTC está soldado con alambre de magnesia. La segunda cinta adhesiva de poliimida de alta temperatura cubre el alambre de magnesio Du fuera de la carcasa de vidrio. La primera cinta adhesiva de alta temperatura de poliimida cubre la envoltura de vidrio y una porción de la segunda cinta adhesiva de alta temperatura de poliimida. Vea la Figura 1 para más detalles.
En el modelo de utilidad, se proporciona un cable plano de FPC en la carcasa de vidrio. La primera cinta adhesiva de alta temperatura de poliimida y el segundo sensor cubierto de cinta adhesiva de alta temperatura de poliimida tienen un espesor más grueso de 1,7 mm. El chip utiliza un chip térmico NTC. En comparación con la técnica anterior, el modelo de utilidad desarrollado por el sensor de temperatura rico tiene muchas ventajas:
1, aislamiento del cable, la resistencia a la temperatura más alta hasta 300 ° C, el cable es suave y se puede doblar adecuadamente para la instalación en espacios estrechos y la medición rápida de la temperatura de la superficie;
2. El elemento termistor NTC sellado de vidrio de un solo extremo está empaquetado en poliimida (PI) u otro material de cinta adhesiva de alta temperatura para garantizar el moldeo integral del sensor de temperatura NTC de película. El sensor de temperatura NTC de película delgada Du alambre de magnesio conduce desde la soldadura de chip térmico NTC sin la necesidad de un procesamiento secundario del cable de enlace;
Para resolver los problemas en los dos procesos anteriores, Yaxun Electronics inventó un sensor de temperatura NTC integrado de película de detección de temperatura de superficie. Y el 30 de noviembre de 2016, fue autorizado por la Oficina Estatal de Propiedad Intelectual para un certificado de patente de modelo de utilidad. El nombre del modelo de utilidad es: un sensor de temperatura NTC de película delgada integrado.
El "sensor de temperatura NTC de película de detección de temperatura superficial de una pieza": Incluyendo el primer papel adhesivo de poliimida a alta temperatura, carcasa de vidrio, paquete de vidrio radial de un solo extremo, cuerpo del termistor NTC, chip NTC, alambre de magnesio, alambre de ferroníquel, segundo papel adhesivo de poliimida a alta temperatura y cola; El cuerpo del termistor NTC encapsulado de vidrio de un solo extremo radial está equipado con una carcasa de vidrio, la carcasa interna de vidrio está equipada con un chip NTC y el chip NTC está soldado con alambre de magnesia. La segunda cinta adhesiva de poliimida de alta temperatura cubre el alambre de magnesio Du fuera de la carcasa de vidrio. La primera cinta adhesiva de alta temperatura de poliimida cubre la envoltura de vidrio y una porción de la segunda cinta adhesiva de alta temperatura de poliimida. Vea la Figura 1 para más detalles.
1, aislamiento del cable, la resistencia a la temperatura más alta hasta 300 ° C, el cable es suave y se puede doblar adecuadamente para la instalación en espacios estrechos y la medición rápida de la temperatura de la superficie;
2. El elemento termistor NTC sellado de vidrio de un solo extremo está empaquetado en poliimida (PI) u otro material de cinta adhesiva de alta temperatura para garantizar el moldeo integral del sensor de temperatura NTC de película. El sensor de temperatura NTC de película delgada Du alambre de magnesio conduce desde la soldadura de chip térmico NTC sin la necesidad de un procesamiento secundario del cable de enlace;
3, la detección de temperatura NTC de película delgada evita la oxidación de la capacitancia del cable;
4, el sensor de temperatura NTC de película puede funcionar en el rango de temperatura de -30 ° C ~ 300 ° C;
5, película delgada del sensor NTC diseño ultrafino espesor máximo de 1.7MM;
6, se puede definir la longitud del cable del sensor de temperatura NTC de la película;
7, el sensor de temperatura NTC de película es resistente al agua;
8, el sensor de temperatura NTC de película delgada es fácil de fabricar, buena estabilidad, puede medir rápidamente la temperatura de la superficie del elemento calefactor.
4, el sensor de temperatura NTC de película puede funcionar en el rango de temperatura de -30 ° C ~ 300 ° C;
5, película delgada del sensor NTC diseño ultrafino espesor máximo de 1.7MM;
6, se puede definir la longitud del cable del sensor de temperatura NTC de la película;
7, el sensor de temperatura NTC de película es resistente al agua;
8, el sensor de temperatura NTC de película delgada es fácil de fabricar, buena estabilidad, puede medir rápidamente la temperatura de la superficie del elemento calefactor.
