Característica y clasificación de los sensores de temperatura y descripción detallada de su estructura
El sensor de temperatura está compuesto por un sensor de temperatura y un circuito de detección. Los sensores de temperatura se pueden dividir aproximadamente en tipo de contacto y tipo sin contacto desde el punto de vista del uso. El primero es dejar que el sensor de temperatura entre en contacto directamente con el objeto a probar para detectar el cambio de temperatura del objeto medido. El último es hacer que el sensor de temperatura y el objeto a probar se alejen de una cierta distancia, y emitir rayos infrarrojos al objeto a probar, logrando así el propósito de la medición de temperatura.
Los termopares tradicionales, los RTD, los termistores y los sensores de temperatura de semiconductores convierten el voltaje analógico o las señales de corriente a través de un cierto circuito de interfaz. El control de medición se puede realizar utilizando estas señales de voltaje o corriente. La integración del sensor de temperatura analógico con el circuito de interfaz de conversión digital se convierte en un sensor de temperatura digital con capacidad de salida digital. Con el rápido desarrollo de la tecnología de semiconductores, los sensores de temperatura de semiconductores se integran gradualmente con los correspondientes circuitos de conversión, circuitos de interfaz y varios otros circuitos funcionales para formar un sensor de temperatura digital potente, preciso y económico.
Características del sensor de temperatura
El sensor de temperatura es un dispositivo para detectar temperatura. Es ampliamente utilizado en la producción industrial y agrícola, la investigación científica y la vida, etc. Tiene muchos tipos y se desarrolla rápidamente. Sin contacto es la medición de la temperatura del objeto midiendo la radiación infrarroja emitida por la radiación térmica del objeto. Puede ser telemetría, lo cual no es posible con el método de contacto. Los sensores de temperatura de contacto incluyen termopares, termistores y resistencias de platino, que miden la temperatura de un objeto utilizando las características de la fuerza o resistencia termoelectromotriz que varía con la temperatura. Ampliamente utilizado en electrodomésticos, automóviles, barcos, equipos de control, medidas industriales, equipos de comunicación, etc. Además, hay algunos sensores recientemente desarrollados, como sensores integrados de semiconductores que utilizan características de corriente / voltaje de unión PN semiconductores en función de la temperatura ; Las fibras ópticas se utilizan para propagar propiedades que varían con la temperatura o los semiconductores.
Hay sensores de fibra óptica que utilizan características de propagación de fibra que varían con la temperatura o semiconductores con la temperatura; Hay un sensor que utiliza una onda acústica de superficie y una frecuencia de oscilación del vibrador en función de la temperatura; Un sensor NQR que tiene una frecuencia oscilante que varía con la temperatura usando una resonancia cuádruple nuclear; Hay un sensor de temperatura magnético que utiliza un cambio brusco en las propiedades magnéticas cerca de la temperatura de Curie; Use cristal líquido o color de pintura para cambiar la temperatura del sensor. El método sin contacto mide la temperatura de un objeto mediante la detección de rayos infrarrojos en el fotosensor, y tiene un tipo cuántico que absorbe la luz mediante un semiconductor y un sensor de tipo térmico que absorbe la luz y provoca un cambio de temperatura. Los sensores sin contacto son ampliamente utilizados en sensores de temperatura de contacto, termómetros de radiación, dispositivos de alarma, informantes de visitantes, alarmas contra incendios, puertas automáticas, analizadores de gas, espectrofotómetros, detección de recursos, etc. Yaxun se especializa en la producción de varias series de sensores de temperatura: termopares, RTD, Termómetros bimetálicos, transmisores de temperatura, etc., invitamos a los clientes a elegir.
Principio de aplicación de la resistencia térmica del sensor de temperatura.
Sensor de temperatura El termistor es el detector de temperatura más utilizado en la zona de baja temperatura. Sus características principales son una alta precisión de medición y un rendimiento estable. Entre ellos, la resistencia térmica de platino tiene la mayor precisión de medición, y no solo se usa ampliamente en la medición de temperatura industrial, sino que también se convierte en un instrumento de referencia estándar.
1. Principio de medición de temperatura de resistencia térmica del sensor de temperatura y material
2. estructura de resistencia térmica del sensor de temperatura
(1) Sensor de temperatura de maestría Resistencia térmica Sensor de temperatura de uso común en la industria Elemento sensor de temperatura de resistencia térmica (cuerpo de resistencia). Desde el principio de medición de temperatura de la resistencia térmica del sensor de temperatura, el cambio de la temperatura medida se mide directamente por el cambio de la resistencia del sensor de temperatura. Por lo tanto, los cambios en la resistencia de varios cables, como los cables conductores de la resistencia térmica del sensor de temperatura, afectan la medición de temperatura. Para eliminar la influencia de la resistencia del cable, generalmente se usa un sistema de tres hilos o un sistema de cuatro hilos.

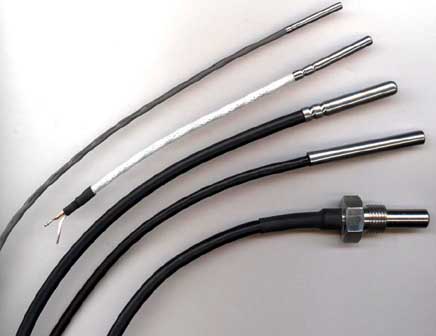

(2) Gepanzerter Temperatursensor Wärmewiderstand Gepanzerter Temperatursensor Thermistor ist ein Festkörper, der aus einem Temperaturerfassungselement (Widerstand), einem Anschlussdraht, einem Isoliermaterial und einer Edelstahlbuchse besteht. Sein Außendurchmesser beträgt im allgemeinen φ2 ~ φ8mm und das Minimum ist φmm.
Gegenüber dem normalen Wärmewiderstand des Temperatursensors bietet er folgende Vorteile:
1, kleines Volumen, kein Luftspalt im Inneren, thermische Trägheit, kleine Messverzögerung;
2, gute mechanische Eigenschaften, Vibrationsfestigkeit, Schlagfestigkeit;
3, kann gebogen werden, einfach zu installieren
4, lange Lebensdauer
Los termopares tradicionales, los RTD, los termistores y los sensores de temperatura de semiconductores convierten el voltaje analógico o las señales de corriente a través de un cierto circuito de interfaz. El control de medición se puede realizar utilizando estas señales de voltaje o corriente. La integración del sensor de temperatura analógico con el circuito de interfaz de conversión digital se convierte en un sensor de temperatura digital con capacidad de salida digital. Con el rápido desarrollo de la tecnología de semiconductores, los sensores de temperatura de semiconductores se integran gradualmente con los correspondientes circuitos de conversión, circuitos de interfaz y varios otros circuitos funcionales para formar un sensor de temperatura digital potente, preciso y económico.
Características del sensor de temperaturaEl sensor de temperatura es un dispositivo para detectar temperatura. Es ampliamente utilizado en la producción industrial y agrícola, la investigación científica y la vida, etc. Tiene muchos tipos y se desarrolla rápidamente. Sin contacto es la medición de la temperatura del objeto midiendo la radiación infrarroja emitida por la radiación térmica del objeto. Puede ser telemetría, lo cual no es posible con el método de contacto. Los sensores de temperatura de contacto incluyen termopares, termistores y resistencias de platino, que miden la temperatura de un objeto utilizando las características de la fuerza o resistencia termoelectromotriz que varía con la temperatura. Ampliamente utilizado en electrodomésticos, automóviles, barcos, equipos de control, medidas industriales, equipos de comunicación, etc. Además, hay algunos sensores recientemente desarrollados, como sensores integrados de semiconductores que utilizan características de corriente / voltaje de unión PN semiconductores en función de la temperatura ; Las fibras ópticas se utilizan para propagar propiedades que varían con la temperatura o los semiconductores.
Hay sensores de fibra óptica que utilizan características de propagación de fibra que varían con la temperatura o semiconductores con la temperatura; Hay un sensor que utiliza una onda acústica de superficie y una frecuencia de oscilación del vibrador en función de la temperatura; Un sensor NQR que tiene una frecuencia oscilante que varía con la temperatura usando una resonancia cuádruple nuclear; Hay un sensor de temperatura magnético que utiliza un cambio brusco en las propiedades magnéticas cerca de la temperatura de Curie; Use cristal líquido o color de pintura para cambiar la temperatura del sensor. El método sin contacto mide la temperatura de un objeto mediante la detección de rayos infrarrojos en el fotosensor, y tiene un tipo cuántico que absorbe la luz mediante un semiconductor y un sensor de tipo térmico que absorbe la luz y provoca un cambio de temperatura. Los sensores sin contacto son ampliamente utilizados en sensores de temperatura de contacto, termómetros de radiación, dispositivos de alarma, informantes de visitantes, alarmas contra incendios, puertas automáticas, analizadores de gas, espectrofotómetros, detección de recursos, etc. Yaxun se especializa en la producción de varias series de sensores de temperatura: termopares, RTD, Termómetros bimetálicos, transmisores de temperatura, etc., invitamos a los clientes a elegir.
Principio de aplicación de la resistencia térmica del sensor de temperatura.
Sensor de temperatura El termistor es el detector de temperatura más utilizado en la zona de baja temperatura. Sus características principales son una alta precisión de medición y un rendimiento estable. Entre ellos, la resistencia térmica de platino tiene la mayor precisión de medición, y no solo se usa ampliamente en la medición de temperatura industrial, sino que también se convierte en un instrumento de referencia estándar.
1. Principio de medición de temperatura de resistencia térmica del sensor de temperatura y material
2. estructura de resistencia térmica del sensor de temperatura
(1) Sensor de temperatura de maestría Resistencia térmica Sensor de temperatura de uso común en la industria Elemento sensor de temperatura de resistencia térmica (cuerpo de resistencia). Desde el principio de medición de temperatura de la resistencia térmica del sensor de temperatura, el cambio de la temperatura medida se mide directamente por el cambio de la resistencia del sensor de temperatura. Por lo tanto, los cambios en la resistencia de varios cables, como los cables conductores de la resistencia térmica del sensor de temperatura, afectan la medición de temperatura. Para eliminar la influencia de la resistencia del cable, generalmente se usa un sistema de tres hilos o un sistema de cuatro hilos.
(2) Gepanzerter Temperatursensor Wärmewiderstand Gepanzerter Temperatursensor Thermistor ist ein Festkörper, der aus einem Temperaturerfassungselement (Widerstand), einem Anschlussdraht, einem Isoliermaterial und einer Edelstahlbuchse besteht. Sein Außendurchmesser beträgt im allgemeinen φ2 ~ φ8mm und das Minimum ist φmm.
Gegenüber dem normalen Wärmewiderstand des Temperatursensors bietet er folgende Vorteile:
1, kleines Volumen, kein Luftspalt im Inneren, thermische Trägheit, kleine Messverzögerung;
2, gute mechanische Eigenschaften, Vibrationsfestigkeit, Schlagfestigkeit;
3, kann gebogen werden, einfach zu installieren
4, lange Lebensdauer
(3) El sensor de temperatura de la cara final es un elemento sensor de temperatura de la cara final que está enrollado por un cable de resistencia especialmente procesado y está estrechamente unido a la cara final del termómetro. En comparación con la resistencia térmica del sensor de temperatura axial general, puede reflejar la temperatura real de la cara final probada de manera más correcta y rápida, y es adecuada para medir la temperatura de la cara final del casquillo del cojinete y otras partes.
(4) Resistencia térmica del sensor de temperatura a prueba de fuego:
Sensor de temperatura a prueba de explosiones RTD a través de una caja de conexiones de estructura especial. La explosión de la mezcla explosiva dentro de la carcasa debido a la influencia de chispas o arcos se limita a la caja de conexiones, y el sitio de producción no causa una explosión. El sensor de temperatura a prueba de explosiones RTD se puede utilizar para medir la temperatura en áreas propensas a explosiones en la clase Bla ~ B3c.
3. Composición del sistema de medición de temperatura de resistencia térmica del sensor de temperatura
Sensor de temperatura El sistema de medición de temperatura del termistor generalmente consiste en un sensor de temperatura de resistencia térmica, un cable de conexión y un instrumento de visualización. Deben tenerse en cuenta los siguientes dos puntos:
1, la resistencia térmica del sensor de temperatura debe ser la misma que el número de escala del instrumento de visualización.
2, para eliminar la influencia del cambio en la resistencia del cable de conexión, se debe utilizar un método de conexión de tres cables.
Principales tipos de sensores de temperatura.
Hay cuatro tipos principales de sensores de temperatura:
Termopares, termistores, detectores de temperatura de resistencia (RTD) y sensores de temperatura IC (consulte la tabla a continuación). El sensor de temperatura IC incluye dos tipos de salida analógica y salida digital.
Los termopares se usan ampliamente porque son muy fuertes y no demasiado caros. Hay muchos tipos de termopares que cubren un rango de temperatura muy amplio de -200 ° C a 2000 ° C.
Sus características son: baja sensibilidad, baja estabilidad, precisión media, respuesta lenta, envejecimiento fácil y deriva a altas temperaturas, y no linealidad. Además, el termopar requiere una referencia externa.
RTD es extremadamente preciso y tiene linealidad moderada. Son particularmente estables y vienen en muchas configuraciones. Sin embargo, su temperatura de trabajo máxima sólo puede alcanzar alrededor de 400 ° C. También tienen grandes TC y son caros (4 a 10 veces más que los termopares) y requieren una fuente de referencia externa.
(4) Resistencia térmica del sensor de temperatura a prueba de fuego:
Sensor de temperatura a prueba de explosiones RTD a través de una caja de conexiones de estructura especial. La explosión de la mezcla explosiva dentro de la carcasa debido a la influencia de chispas o arcos se limita a la caja de conexiones, y el sitio de producción no causa una explosión. El sensor de temperatura a prueba de explosiones RTD se puede utilizar para medir la temperatura en áreas propensas a explosiones en la clase Bla ~ B3c.
3. Composición del sistema de medición de temperatura de resistencia térmica del sensor de temperatura
Sensor de temperatura El sistema de medición de temperatura del termistor generalmente consiste en un sensor de temperatura de resistencia térmica, un cable de conexión y un instrumento de visualización. Deben tenerse en cuenta los siguientes dos puntos:
1, la resistencia térmica del sensor de temperatura debe ser la misma que el número de escala del instrumento de visualización.
2, para eliminar la influencia del cambio en la resistencia del cable de conexión, se debe utilizar un método de conexión de tres cables.
Principales tipos de sensores de temperatura.
Hay cuatro tipos principales de sensores de temperatura:
Termopares, termistores, detectores de temperatura de resistencia (RTD) y sensores de temperatura IC (consulte la tabla a continuación). El sensor de temperatura IC incluye dos tipos de salida analógica y salida digital.
Los termopares se usan ampliamente porque son muy fuertes y no demasiado caros. Hay muchos tipos de termopares que cubren un rango de temperatura muy amplio de -200 ° C a 2000 ° C.
Sus características son: baja sensibilidad, baja estabilidad, precisión media, respuesta lenta, envejecimiento fácil y deriva a altas temperaturas, y no linealidad. Además, el termopar requiere una referencia externa.
RTD es extremadamente preciso y tiene linealidad moderada. Son particularmente estables y vienen en muchas configuraciones. Sin embargo, su temperatura de trabajo máxima sólo puede alcanzar alrededor de 400 ° C. También tienen grandes TC y son caros (4 a 10 veces más que los termopares) y requieren una fuente de referencia externa.
El sensor de temperatura IC de salida analógica tiene un alto grado de linealidad (si un convertidor analógico a digital o ADC puede producir una salida digital), bajo costo, alta precisión (aproximadamente 1 [[%]]), tamaño pequeño y alta resolución. Sus defectos son un rango de temperatura limitado (-55 ° C ~ +150 ° C) y requieren una fuente de referencia externa
El sensor de temperatura IC de salida digital tiene una fuente de referencia incorporada y su velocidad de respuesta también es bastante lenta (del orden de 100 ms). A pesar de que generan calor por sí mismos, los modos de apagado automático y disparo único pueden usarse para configurar el IC en un estado de baja potencia antes de que se necesiten mediciones, minimizando así el autocalentamiento.
En comparación con los sensores de termistor, RTD y termopar. El sensor de temperatura IC tiene alta linealidad, bajo costo del sistema, funciones complejas integradas, una salida digital y medición de temperatura en un rango bastante útil.
El sensor de temperatura IC de salida digital tiene una fuente de referencia incorporada y su velocidad de respuesta también es bastante lenta (del orden de 100 ms). A pesar de que generan calor por sí mismos, los modos de apagado automático y disparo único pueden usarse para configurar el IC en un estado de baja potencia antes de que se necesiten mediciones, minimizando así el autocalentamiento.
En comparación con los sensores de termistor, RTD y termopar. El sensor de temperatura IC tiene alta linealidad, bajo costo del sistema, funciones complejas integradas, una salida digital y medición de temperatura en un rango bastante útil.
