Diseno de circuito y método de cálculo de fórmula para el rango de medición de temperatura convencional del sensor de resistencia de platino PT100
Circuito de medición de temperatura Pt100 (rango de temperatura clásico):
El sensor de temperatura PT100 puede funcionar en el rango de -200 grados a 650 grados. Todo el circuito está dividido en dos partes, una es el circuito del preamplificador del sensor, la otra es la parte de la conversión AD de un solo chip y la corrección no lineal del software de control de visualización.

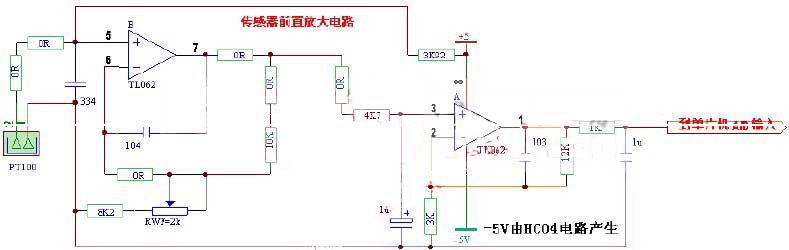

Circuito de preamplificador de sensor Pt100

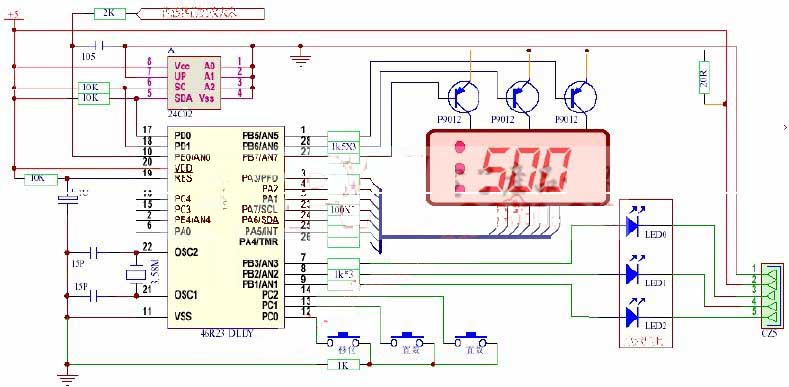

El principio del circuito del microordenador de chip único PT100
Fórmula de cálculo PT100:
La resistencia térmica es el detector de temperatura más utilizado en la zona de baja temperatura. Sus características principales son una alta precisión de medición y un rendimiento estable. La siguiente es mi propia fórmula de cálculo en el programa de microcontrolador:
A: La fórmula dada en los materiales relevantes:
1. Características de temperatura de la resistencia térmica de platino. En el rango de 0 ~ 850 ° C
Rt = R0 (1 + At + Bt2)
En el rango de -200 ~ 0 ° C
Rt = R0 [1 + At + Bt2 + C (t-100) t3]
Los coeficientes de A, B y C en la fórmula son:
A = 3.90802 × 10 ^ -3 ° C-1
B = -5.802 × 10 ^ -7 ° C-2
C = -4.27350 × 10 ^ -12 ° C-4
2. Características de temperatura de la resistencia térmica del cobre: en el rango de -50 ~ 150 ° C
Rt = R0 [1 + At + Bt2 + Ct3]
A = 4.28899 × 10 ^ -3 ° C ^ -1
B = -2.133 × 10 ^ -7 ° C ^ -2
C = 1.233 × 10 ^ -9 ° C ^ -3
En segundo lugar, la fórmula de cálculo que utilicé en el programa:
2. Tecnología de medición de temperatura (PT100):
Cuando T 0
RT = Rt
Cuando T> 420
RT = Rt + Rt2 * 2.15805393 * 10-6
Cuando 0T 420
RT = Rt * [1+ (R420-Rt) * 3.301723797 * 10-7] + Rt2 * 2.15805393 * 10-6
Coeficiente de correlación y descripción:
RT es un valor lineal correspondiente a la temperatura, y el resultado es equivalente al valor de temperatura de la pantalla.
Rt es el valor de impedancia realmente medido, y su valor es el valor que ha sido restado por 100 (el valor de referencia del diferencial del puente).
Valor hexadecimal correspondiente:
3.301723797 * 10-7 = B142h * 2 ^ -37
2.15805393 * 10-6 = 90D3h * 2 ^ -34
R420 = (25390-10000) * 2.517082601 * 128 = 4BA8F3h (4958451.35736192)
El resultado aquí es un valor que se ha multiplicado por 100 y debe procesarse primero cuando se muestra.
Tres: tecnología de medición de temperatura (CU50):
RT = Rt (1 + en)
RT y Rt son los valores de impedancia a temperaturas de T ° C y 0 ° C, respectivamente.
a es el coeficiente de temperatura de la resistencia de cobre. En general, es 4.25 × 10 ^ -3 / ° C ~ 4.28 × 10 ^ -3 / ° C.
