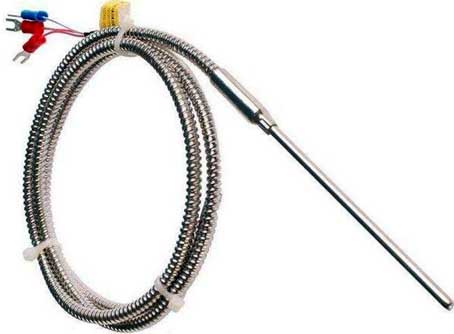

Auswahl- und Ueberprüfungsmethode des Temperaturüberprüfung Punkte für den PT100-Thermoelement-Temperatursensor
Grundlegende Methode zur Auswahl und Einstellung des Pt100-Temperaturprüfpunkts
1. Wählen Sie für jeden Überprüfungspunkt von Pt100 0 ° C und 100 ° C aus und überprüfen Sie die Übereinstimmung des tatsächlichen Widerstandstemperaturkoeffizienten a.
2. Wenn △ a die Anforderungen nicht erfüllt, ist die Temperatur der Obergrenze (oder Untergrenze) des effektiven Temperaturbereichs des entsprechenden Toleranzniveaus in Tabelle 1 zu überprüfen.
3, Pt100 und Standard-Platin-Widerstandsthermometer-Widerstandsmessung zweiter Klasse sollten eine Vierdraht-Messmethode verwenden;
4. Wenn der Pt100 überprüft wurde, sollte der Wärmewiderstandsstrom nicht mehr als 1 mA betragen. Es ist besser, ein digitales Multimeter zu verwenden, das die Anforderungen an die Messgenauigkeit erfüllt. Die Platinwiderstandsmethode wird abwechselnd mindestens viermal wiederholt (einschließlich Stromkommutierung), und der Durchschnittswert wird als Messergebnis verwendet.
Überprüfung von R0 (Widerstand bei 0 ° C)
1. Im Gefrierpunkttank (oder in einem Thermostatbad mit 0 ° C darf die Abweichung ± 0,2 ° C nicht überschreiten). Den Widerstandswert von Pt100 und die mit dem Standard-Platin-Widerstandsthermometer zweiter Klasse gemessene Temperatur messen und den Abweichungswert von 0 ° C ± Δt0 vergleichen und berechnen;
2. Der Wärmewiderstand des Schutzrohrs kann entfernt werden. Es sollte in ein Glasreagenzglas mit einem Innendurchmesser gegeben werden, der etwas größer als der Durchmesser des Temperaturerfassungselements ist. Nachdem die Düse fest mit saugfähiger Baumwolle oder Kork gefüllt ist, führen Sie sie in die Eispunktnut ein, in der das Eiswasser gut gemischt ist. Die Einstecktiefe sollte mindestens 30 mm betragen.
3. Der nicht entfernbare Pt100-Wärmewiderstand des Schutzrohrs kann direkt in das Medium eingeführt werden, und die Messdaten können gelesen werden, wenn die Messdaten stabil sind.
4. Wenn ein 0 ° C-Thermostat verwendet wird, sollte der Pt100-Wärmewiderstand eine ausreichende Einstecktiefe aufweisen, um den Wärmeverlust zu minimieren.
5. Um den Pt100-Wärmewiderstand über dem AA-Wert zu überprüfen und die Testunsicherheit zu verringern, ist es angebracht, ihn in einer Wasser-Dreiphasen-Punktflasche zu messen.

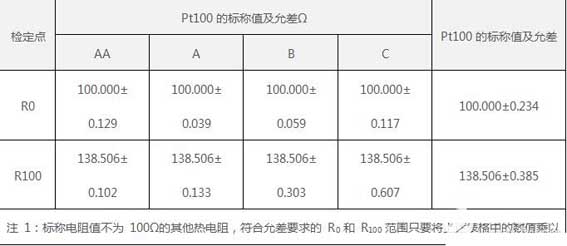

Industrielle Pt100-Fehlertabelle für Wärmewiderstand
Überprüfung von R100 (Widerstand bei 100 ° C) und Rt (Widerstand bei t ° C)
1. Den Widerstandswert des Pt100-Wärmewiderstands R100 in einem Bad mit konstanter Temperatur bei 100 ° C messen und mit der Temperatur vergleichen, die mit einem Standard-Platin-Widerstandsthermometer zweiter Klasse gemessen wurde, und seinen Abweichungswert Δt100 von 100 ° C berechnen.
2, Der RT-Test des abnehmbaren Pt100-Wärmewiderstands ist der gleiche wie der R0-Test. Das Temperaturerfassungselement befindet sich im Glasreagenzglas (die Testtemperatur sollte über 400 ° C im Quarzreagenzglas platziert werden.).
3. Setzen Sie das Thermostatbad ein und achten Sie auf eine ausreichende Einstecktiefe. Erhöhen Sie nach dem Wärmehaushalt die Einstecktiefe weiter um 10 mm. Die Änderung des Widerstandswertes nach Erreichen der Wärmebilanz darf 5% des zulässigen Fehlers nicht überschreiten.
4. Wenn die Temperatur t höher als 500 ° C ist, sollte der Wärmewiderstand mit einer Geschwindigkeit von weniger als 1 ° C / min auf 0 ° C abgekühlt und dann aus dem Temperaturregelbehälter entnommen werden.
5. Die Temperatur des Testpunktes des Bades mit konstanter Temperatur sollte ± 2 ° C nicht überschreiten, und die Änderung innerhalb von 10 Minuten sollte ± 0,02 ° C nicht überschreiten.
