Abandonar el regulador térmico eléctrico NTC: uso del sensor de temperatura analógico
El regulador electrotérmico NTC y el sensor de temperatura analógico son dos soluciones de detección de temperatura de uso común para la mayoría de las aplicaciones electrónicas. Decidir qué tecnología es mejor para su aplicación es una tarea difícil. .0 Sin embargo, le diré por qué se debe desechar parte del regulador electrotérmico NTC y utilizar el sensor de temperatura analógico.
La Figura 1 muestra la comparación del voltaje de salida y la temperatura. Tenga en cuenta que el termistor NTC requiere una red de resistencia para ayudar a linealizar su salida. Esto se debe a que sus características de resistencia frente a temperatura varían exponencialmente. A diferencia de los termistores NTC, los sensores de temperatura analógicos no requieren ningún componente adicional porque tienen un voltaje de salida lineal virtual. Por ejemplo, en el rango de temperatura de funcionamiento completo del dispositivo de -50 ° C a 150 ° C, el sensor de temperatura analógico LMT87 de Texas Instruments proporciona un voltaje de salida lineal virtual para todo el dispositivo.

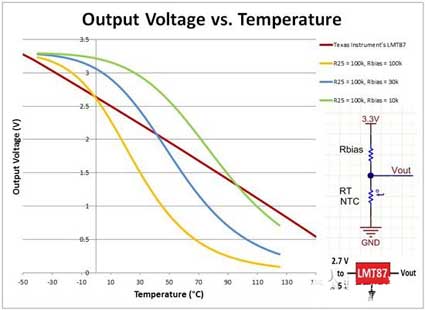

Figura 1 Relación entre el voltaje de salida (V) y la temperatura (° C)

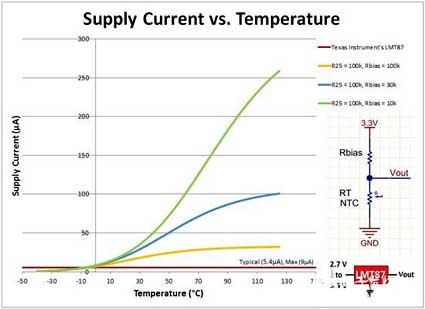

Figura 2 Relación entre la corriente de suministro (μA) y la temperatura (° C)
Al abandonar el regulador electrotérmico NTC y cambiar al sensor de temperatura analógico fácil de usar de TI, puede evitar muchos problemas de diseño del regulador electrotérmico NTC.
La Figura 1 muestra la comparación del voltaje de salida y la temperatura. Tenga en cuenta que el termistor NTC requiere una red de resistencia para ayudar a linealizar su salida. Esto se debe a que sus características de resistencia frente a temperatura varían exponencialmente. A diferencia de los termistores NTC, los sensores de temperatura analógicos no requieren ningún componente adicional porque tienen un voltaje de salida lineal virtual. Por ejemplo, en el rango de temperatura de funcionamiento completo del dispositivo de -50 ° C a 150 ° C, el sensor de temperatura analógico LMT87 de Texas Instruments proporciona un voltaje de salida lineal virtual para todo el dispositivo.
Figura 1 Relación entre el voltaje de salida (V) y la temperatura (° C)
La Figura 2 muestra la relación entre la corriente de suministro y la temperatura. El LMT87 es típicamente 5.4μA con un máximo de 9μA. Las redes de reguladores electrotérmicos NTC tienden a consumir más energía porque sus corrientes de suministro son mucho más fuertes y varían con la temperatura. Tenga en cuenta que si aumenta la resistencia de la resistencia de polarización, se reduce la corriente de alimentación de la red del regulador electrotérmico NTC. Pero recuerde también elegir una resistencia de polarización para garantizar que el voltaje de salida frente al perfil de temperatura sea lineal en el rango de temperatura esperado. Este compromiso y equilibrio no es necesario cuando se usan sensores de temperatura analógicos porque tienen una corriente de suministro baja muy constante y un voltaje de salida lineal virtual. Otra desventaja del regulador electrotérmico NTC es que los ingenieros deben considerar el efecto de autocalentamiento porque causa otros errores.
Figura 2 Relación entre la corriente de suministro (μA) y la temperatura (° C)
Al abandonar el regulador electrotérmico NTC y cambiar al sensor de temperatura analógico fácil de usar de TI, puede evitar muchos problemas de diseño del regulador electrotérmico NTC.
