Qué es el termistor compuesto, protector de sobrecorriente \ sobrevoltaje?
El termistor compuesto es una combinación de acoplamiento térmico, el varistor VDR y el termistor PTC cerca y empaquetado en uno. Su aplicación principal en medidores de potencia y otras fuentes de alimentación en la fuente de alimentación conmutada y transformador primario Al mismo tiempo para lograr la corriente, la protección integrada de voltaje. Lo que resuelve la dificultad de usar un solo termistor PTC en combinación con el transformador. El estado de sobretensión y sobrecorriente del instrumento de protección de termistor PTC no puede funcionar correctamente, y la excepción de instrumentación criogénica PTC puede no estar protegida, etc.

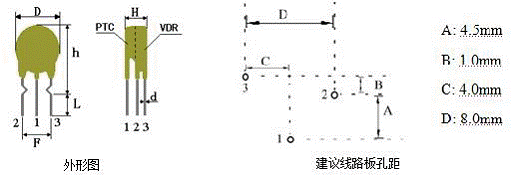

Descripción del pin: 1,2 pies entre el termistor;
2,3 pies entre el varistor;
2 pies son sensibles a la presión, sensibles al calor común.

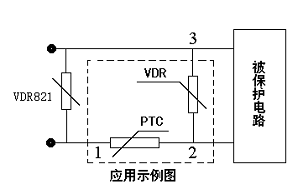

Conexión: entrada de 1 pie; Salida de 2 pies; 3 pies conectados a la línea cero.
Cuando el varistor absorbe la energía cuando hay un gran aumento de temperatura, debido al acoplamiento térmico, la temperatura del termistor PTC aumentará, además, en sí mismo se deberá al aumento de la corriente y el calor. Cuando la temperatura alcanza la temperatura del interruptor del termistor PTC, su resistencia salta, la corriente se reduce drásticamente. Si bien su caída de voltaje aumenta mucho, la caída de voltaje del varistor en los dos, solo pasa una pequeña corriente de fuga. Para que el voltaje del circuito protegido se reduzca al rango de voltaje de funcionamiento normal, el medidor de potencia funciona correctamente.
Descripción del pin: 1,2 pies entre el termistor;
2,3 pies entre el varistor;
2 pies son sensibles a la presión, sensibles al calor común.
Conexión: entrada de 1 pie; Salida de 2 pies; 3 pies conectados a la línea cero.
Cuando el varistor absorbe la energía cuando hay un gran aumento de temperatura, debido al acoplamiento térmico, la temperatura del termistor PTC aumentará, además, en sí mismo se deberá al aumento de la corriente y el calor. Cuando la temperatura alcanza la temperatura del interruptor del termistor PTC, su resistencia salta, la corriente se reduce drásticamente. Si bien su caída de voltaje aumenta mucho, la caída de voltaje del varistor en los dos, solo pasa una pequeña corriente de fuga. Para que el voltaje del circuito protegido se reduzca al rango de voltaje de funcionamiento normal, el medidor de potencia funciona correctamente.
| Modelos de termistor compuesto de uso común |
Temperatura curie |
acción actual （25 ℃） |
No acción actual （60 ℃） |
Tensión sensible a la presión （25 ℃） |
Tensión nominal máxima de trabajo | Dimensiones | |
| Tc（℃） | It(mA) | Ih(mA) | V(V) | Vmax(V) | Dmax | Hmax | |
| SPMZ11-08E300-600R/14D121 | 115±7 | 200 | 60 | 120 | 65 | 16 | 10 |
| SPMZ11-08E400-800R/14D181 | 115±7 | 200 | 50 | 180 | 120 | 16 | 10 |
| SPMZ11-10E300-500R/14D181 | 115±7 | 250 | 70 | 180 | 120 | 16 | 10 |
| SPMZ11-06E201-401R/10D391 | 85±7 | 80 | 20 | 390 | 265 | 12 | 10 |
| SPMZ11-06E151-251R/10D391 | 115±7 | 100 | 25 | 390 | 265 | 12 | 10 |
| SPMZ11-08E600-121R/12D391 | 115±7 | 180 | 40 | 390 | 265 | 14 | 10 |
| SPMZ11-10E300-500R/14D391 | 115±7 | 250 | 90 | 390 | 265 | 16 | 10 |
| SPMZ11-10E400-800R/14D491 | 115±7 | 220 | 70 | 390 | 330 | 16 | 10 |
| SPMZ11-16E200-300R/20D391 | 115±7 | 450 | 130 | 390 | 265 | 22 | 12 |
