Circuito de protección para batería de teléfono móvil. La celda de la batería del teléfono móvil es relativamente frágil, por lo que las medidas de protección completas son esenciales para una batería de teléfono móvil cualificada. Aquí está el texto:

1. Protección actual de la batería Ni-MH

El dispositivo de protección de la batería Ni-MH del teléfono móvil es muy simple, que es lo mismo que el cinturón plano que monta las dos celdas de la batería en la imagen. Se llama fusible recuperable o PTC, que es la abreviatura en inglés de termistor de coeficiente de temperatura positivo. En el circuito, está conectado en serie en el bucle de la fuente de alimentación. Una vez que se produce una gran corriente (como un cortocircuito), aumentará rápidamente su propio valor de resistencia debido a su efecto PTC, que actuará como un disyuntor.

2. Introducción de PTC

  El termistor de coeficiente de temperatura positivo PTC también se denomina fusible reiniciable de polímero. El fusible reiniciable de polímero consta de una matriz de polímero y partículas de negro de humo que lo hacen conductor. Dado que el fusible reiniciable de polímero es un conductor, la corriente fluirá a través de él. Cuando una sobrecorriente fluye a través del fusible reiniciable de polímero, el calor generado (I 2 R) hará que se expanda. Como resultado, las partículas de negro de humo se separarán y aumentará la resistencia del fusible reajustable de polímero. Esto hará que el fusible reiniciable de polímero genere calor más rápido, se expanda más y aumente aún más la resistencia. Cuando la temperatura alcanza los 125 ° C, la resistencia cambia significativamente, lo que resulta en una reducción significativa de la corriente. En este momento, la pequeña corriente que fluye a través del fusible reiniciable de polímero es suficiente para mantenerlo a esta temperatura y en un estado de alta resistencia. Cuando se soluciona la falla, el fusible reiniciable de polímero se contrae a su forma original para volver a conectar las partículas de negro de carbón, reduciendo así la resistencia al nivel de la corriente de retención especificada. El proceso anterior puede repetirse muchas veces. La leyenda ilustra el principio de protección de PTC como se muestra en la siguiente figura:

El valor de resistencia del PTC frío es solo decenas de miliohmios, mientras que el valor de resistencia del estado caliente puede alcanzar cientos de kiloohmios.

3. Circuito de protección actual de la batería de iones de litio.

Para obtener una descripción detallada del principio del circuito de protección de la batería de iones de litio, consulte

Este artículo ilustra principalmente con leyendas.

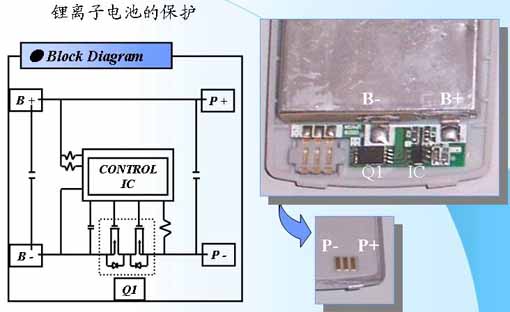

 La izquierda es un diagrama esquemático de un circuito de protección de iones de litio típico: B + y B- representan electrodos positivos y negativos típicos, mientras que P + y P- representan la salida positiva y negativa de la batería del teléfono móvil terminada (ver a la derecha).

4. Parámetros de protección del circuito de protección de iones de litio.

 Además, las baterías de iones de litio complejas y avanzadas (como las baterías de iones de litio inteligentes) también contendrán códigos de identificación para protección de temperatura, indicador de combustible, reloj en tiempo real y rango electrónico.

5. Explicación detallada del principio de protección de la batería de iones de litio

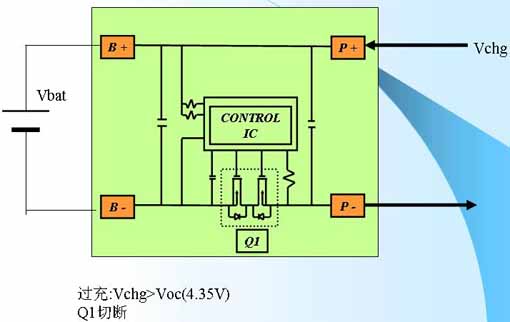

     1. Protección contra sobrecarga

Cuando el voltaje de carga excede el valor de protección, el circuito de protección se activa para apagar el interruptor Q1.

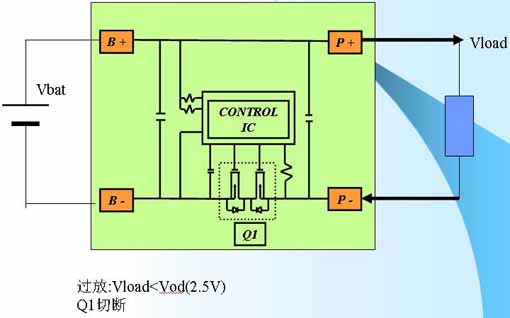

     2. Protección contra descargas excesivas

Cuando la carga hace que el voltaje de la batería caiga por debajo del voltaje de protección, el circuito de protección se activa y Q1 se apaga.

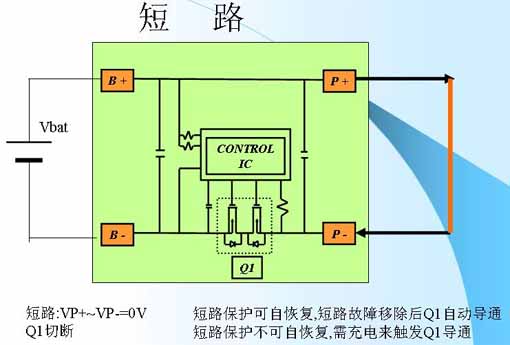

     3. Protección contra cortocircuitos

    Hay dos tipos de circuitos de protección contra cortocircuitos: uno es que una vez que se activa, la falla de cortocircuito se elimina y Q1 se enciende por sí solo. El otro tipo no se recuperará por sí solo después de activarse, y Q1 no se liberará hasta que el exterior se vea obligado a cargar. Estos dos tipos de circuitos de protección conviven en el mercado en la actualidad.


Circuito integrado
Un circuito de protección integrado de batería de iones de litio típico, de izquierda a derecha, es el circuito de indicador de combustible / circuito de protección / reloj en tiempo real.

Una ventaja del circuito de reloj en tiempo real en el paquete de batería es que incluso si la batería se desconecta del teléfono móvil, el reloj no se perderá, siempre que el voltaje de la batería no caiga por debajo de 3,0 V. Pero ahora la mayoría de los circuitos de reloj en tiempo real se colocan en teléfonos móviles y solo dependen de una batería de respaldo de pequeña capacidad para el suministro de energía. Una vez que se apaga el teléfono, el tiempo de mantenimiento es muy limitado.
