Diseno del diagrama del circuito de protección para el microcontrolador de medición de temperatura del termistor SMD NTC
Para garantizar el funcionamiento adecuado de los componentes semiconductores de potencia, componentes lógicos, microcontroladores y procesadores, se debe evitar el sobrecalentamiento. Con su tamaño compacto (como el EIA0402), los nuevos termistores SMD NTC se pueden colocar directamente adyacentes al microcontrolador y otros puntos calientes en el tablero. Dado que las juntas de soldadura forman un buen contacto térmico con la placa y el autocalentamiento de los componentes es mínimo, el nuevo termistor permite un control de temperatura de alta precisión de los componentes sensibles a los semiconductores. Debido a la alta resistencia al choque térmico de los termistores SMD NTC de YAXUN, esta serie de termistores no solo es adecuada para procesos de soldadura por reflujo, sino también para soldadura por ola. Los diseñadores pueden colocar termistores en la parte inferior de las placas de circuitos, como la parte posterior de los microcontroladores, para garantizar que incluso los microcontroladores grandes puedan formar un excelente contacto térmico.
Circuito de protección térmica microcontrolador

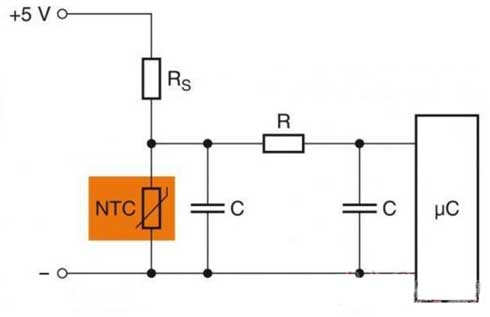

La siguiente figura muestra un circuito de protección de microcontrolador típico.
Circuito de protección térmica microcontrolador
