Diagrama de circuito de control de temperatura NTC de un sensor utilizado en refrigeradores

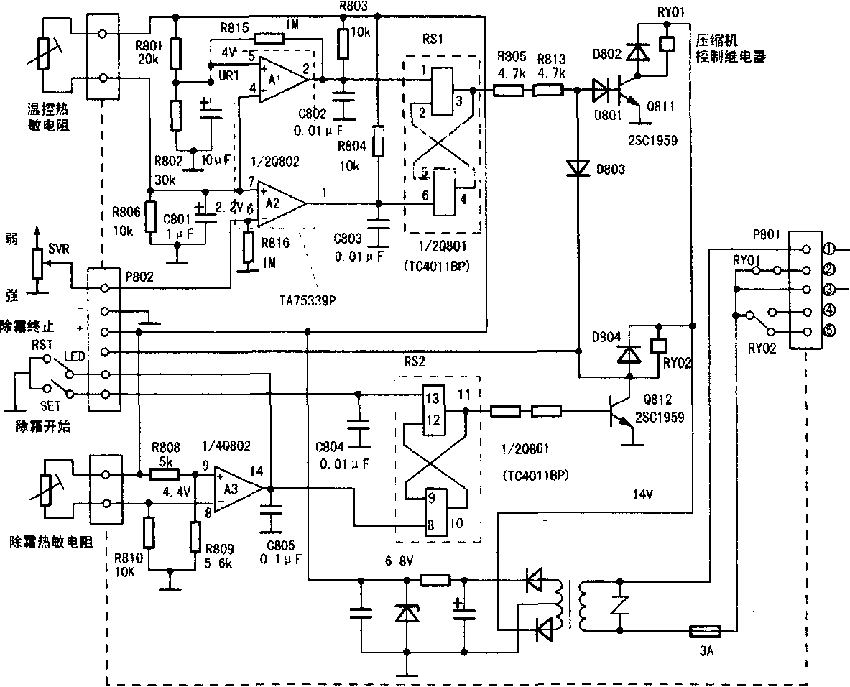

Termostato NTC aplicado al diagrama del circuito del refrigerador

El TC4011BP (Q801) está conectado a dos flip-flops RS. Entre ellos, RS1 se usa para controlar el funcionamiento del compresor, y RS2 se usa para controlar el trabajo de descongelación. El proceso de trabajo es el siguiente: Cuando el pin RS11 es bajo, 3 pies son de alto nivel, Q81I está encendido, RY01 está conectado y el compresor está encendido; Cuando el pin RS16 está bajo, el pin 3 está bajo, QS11 está apagado, RY01 se libera y el compresor se detiene. Al presionar el botón "Inicio de desescarche" en el panel, el terminal SET, es decir, el pin de entrada 13 de RS2 está conectado a tierra, que es de nivel bajo. En este momento, el terminal de salida RS2 11 tiene un nivel alto, Q812 está encendido y RY02 está cerrado. El cable calefactor de descongelación se activa para descongelar. Al mismo tiempo, debido a que el colector de Q812 es de bajo nivel, el diodo D803 apaga Q811 y libera RY01, lo que obliga al compresor a detenerse. Cuando la temperatura del congelador del refrigerador es superior a 8,5 ° C, o presiona el botón "Detener desescarche" (STOP), el pin RS2 está bajo, el pin de salida (11) está bajo y Q812 está apagado. Su colector es alto, se libera RY02 y el desescarche ha terminado. Si los 3 pines de RS1 están altos en este momento, Q811 está encendido y el compresor está funcionando.

Los tres amplificadores operacionales (A1, A2, A3) en el TA75339P (Q802) están conectados a tres comparadores de voltaje para detectar el cambio en la resistencia del termistor de temperatura controlada.
El terminal 5 de entrada no inversora de A1 tiene un voltaje de referencia UR1 de 4V, y su terminal 4 de entrada inversora tiene un termistor sensor de temperatura y un componente sensor de temperatura que consiste en R806.
Cuando la temperatura dentro del refrigerador aumenta a un cierto valor (aproximadamente 3.5 ° C), la resistencia del termistor con temperatura controlada cae (aproximadamente 6.7 kΩ). El voltaje de 4 pines aumenta (aproximadamente 1 V), y el pin de salida A1 2 baja.
Este nivel bajo se aplica al pin RS11, de modo que el pin 3 es alto y el compresor se enciende.

El comparador A2 tiene un voltaje de referencia ajustable UR2 en el terminal de entrada inversora 6 y un voltaje máximo de aproximadamente 2.2V (aproximadamente 1.5V cuando se ajusta al lado de "invierno").


Los 7 pines de la entrada no inversora de A2 también están conectados al termistor de temperatura controlada.
Después de comenzar por un período de tiempo, la temperatura dentro de la caja cae, la resistencia del termistor con temperatura controlada aumenta y el voltaje de los 7 pines disminuye.

Cuando se establece el voltaje de referencia UR2 por debajo de los 6 pines, el pin de salida 1 de A2 se convierte en un nivel bajo. Este nivel bajo se agrega a los 6 pines del RSI, de modo que los 3 pines del terminal de salida RS1 tienen un nivel bajo, y el compresor se detiene, realizando así la función de control automático de temperatura.
A3 y RS2 completan la función de control de descongelación semiautomática, y su terminal de entrada no inversora 9 tiene un voltaje de referencia de aproximadamente 4.4V (dividido por R808 y R809). El terminal de entrada inversora 8 está conectado a un divisor de voltaje compuesto por un termistor de descongelación y un R810.
Después de que comienza la descongelación, la temperatura dentro del refrigerador aumenta gradualmente. Cuando se eleva a aproximadamente 8.5 ° C, la resistencia del termistor de descongelación cae (aproximadamente 5.4kΩ), y el voltaje de los 8 pines aumenta gradualmente. Cuando el 4.4V es más alto que el noveno pin, el terminal de salida A3 14 cambia del nivel alto al nivel bajo, el Q812 se corta y el descongelamiento finaliza.
Al presionar el botón "Terminación de descongelamiento" en el panel, ingrese un nivel bajo directamente al pin RS28, o fuerce el aborto de descongelamiento.


Cuando la función de control no es normal, intente desconectar el termistor de control de temperatura. En este momento, el pin A15 y el pin A27 tienen un nivel bajo, por lo que el pin A12 debe tener un nivel alto y el pin A21 debe tener un nivel bajo; De lo contrario, el TA75339P está dañado (los componentes periféricos son buenos). Retire el TA75339P y verifique el TC4011BP. la forma es: conecte el multímetro (ajuste de voltaje) a la salida RSl 3 y al suelo, y acorte los 6 pies al suelo. Si es normal, los 3 pies deben estar bajos; Luego trate de acortar el pie 1 al suelo, 3 pies deben ser altos; de lo contrario, TC4011BP está dañado.
