Cuáles son las aplicaciones de los termistores de coeficiente de temperatura negativo NTC?
Tres aplicaciones convencionales para termistores: absorción de sobretensión, medición de temperatura y compensación de temperatura. Termistor NTC Es un termistor de coeficiente de temperatura negativo. La resistencia disminuye con el aumento de la temperatura. El material utilizado es un material semiconductor con un gran coeficiente de temperatura negativo. Esta resistencia es ampliamente utilizada en fuentes de alimentación conmutadas, fuentes de alimentación UPS, balastos electrónicos, sensores de temperatura y calentadores de ajuste automático.
1. Suprimir la corriente de entrada
Este tipo de termistor es del tipo de potencia, aunque el volumen es pequeño, pero la potencia es grande. Normalmente conectado en serie en la línea de entrada, tiene un valor de resistencia de potencia nominal cero. Generalmente, esta resistencia es muy pequeña, y la resistencia de potencia cero es el parámetro más básico de la resistencia térmica. Este parámetro generalmente lo proporciona el fabricante. Cuando se conecta en serie en el circuito de la fuente de alimentación, la corriente de sobretensión inicial se puede suprimir de manera efectiva, y la potencia que consume es casi insignificante.
Características del termistor de tipo de potencia:
1 tamaño pequeño, alta potencia
2 fuerte capacidad para suprimir la sobretensión, respuesta rápida
3 constante material (valor B) es grande
4 larga vida, alta confiabilidad, amplio rango de trabajo

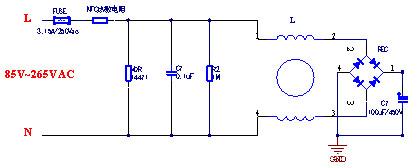

Conexión de línea específica de termistor de tipo de potencia
Como termistor para medir la temperatura, utiliza el cambio de resistencia a la temperatura externa. Debido a que la resistencia NTC siempre pasa una cierta cantidad de corriente cuando está conectada al circuito, esta corriente hará que el NTC genere calor, y la resistencia NTC disminuirá, lo que tendrá un gran impacto en la medición. Por lo tanto, es necesario controlar el autocalentamiento para evitar que la corriente que fluye a través del termistor sea demasiado grande, lo que hace que el componente mismo genere calor y provoque errores de medición. Escriba todo o parte del valor de resistencia correspondiente a la temperatura en la CPU, de modo que el valor de resistencia cambie cuando cambie la temperatura externa y cambie el voltaje. Este paquete tiene un tipo de parche, tipo de cabeza epoxi, tipo de sello de vidrio, tipo de sombrero de paja, etc.

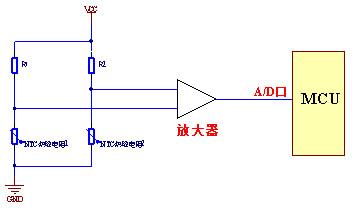

Diagrama de ejemplo de línea de medición de temperatura de termistor
Usando el principio del divisor de resistencia, el voltaje cambia cuando cambia el valor de la resistencia NTC. Use el puerto A / D para detectar el cambio de voltaje y escriba todos los datos que se utilizarán en el termistor en la MCU. Los diferentes valores de resistencia corresponden a diferentes temperaturas, y el programa se prueba continuamente.
Si se requiere que la precisión de la temperatura sea mayor, se puede usar NTC de alta precisión y se puede usar un circuito puente más un amplificador. El termistor NT1 / NT2 y las resistencias R1 y R2 forman un circuito puente. Mientras el termistor tenga una diferencia de temperatura, el amplificador emite una señal correspondiente.
3, compensación de temperatura
En algunos aparatos eléctricos, la precisión es muy alta, especialmente en instrumentación, donde muchos componentes están hechos de alambre. Por ejemplo, las resistencias enrolladas con alambre, los metales generalmente tienen un coeficiente de temperatura positivo y pueden compensarse con un termistor de coeficiente de temperatura negativo. Uno positivo y uno negativo pueden compensar el error causado por los cambios de temperatura y mejorar la precisión. Como compensación de temperatura, la resistencia del alambre de cobre de aleación generalmente se conecta en paralelo con el termistor NTC y luego se conecta en serie con el componente compensado.
En algunos aparatos eléctricos, la precisión es muy alta, especialmente en instrumentación, donde muchos componentes están hechos de alambre. Por ejemplo, las resistencias enrolladas con alambre, los metales generalmente tienen un coeficiente de temperatura positivo y pueden compensarse con un termistor de coeficiente de temperatura negativo. Uno positivo y uno negativo pueden compensar el error causado por los cambios de temperatura y mejorar la precisión. Como compensación de temperatura, la resistencia del alambre de cobre de aleación generalmente se conecta en paralelo con el termistor NTC y luego se conecta en serie con el componente compensado.
