Solución de diseno de circuito de detección para simular sensor de temperatura
A diferencia de los termistores, los sensores de temperatura analógicos de TI miden muy bien en un amplio rango de temperatura y tienen una salida lineal en todo el rango operativo. No tiene que preocuparse por el inventario de diferentes dispositivos. Además, el diseño único de TI también hace que estos dispositivos tengan una corriente extremadamente baja y una baja sensibilidad al ruido. En la Figura 1 se muestra la salida del sensor de temperatura analógico de bajo costo TI LMT84, cuya salida permanece lineal de -50oC a 150oC.

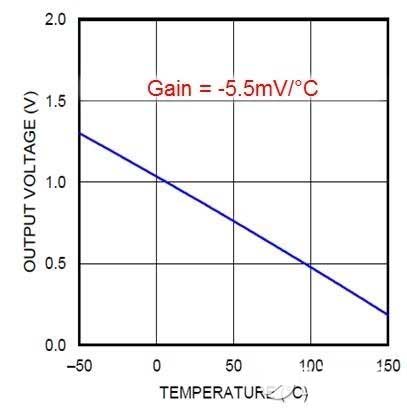

Figura 1: Relación entre el voltaje de salida LMT84 y la temperatura
La Figura 2 muestra una aplicación típica de uno de los sensores de temperatura analógicos de la serie TI LMT, en el que solo se usa IC y no se usan componentes externos.

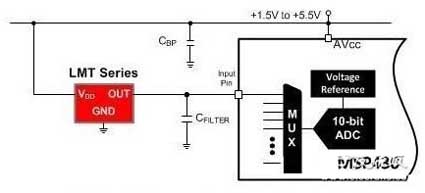

imagen 2: Solución de sensor de temperatura analógica (serie LMT)
La Figura 3 muestra una comparación de la curva de consumo actual del mismo dispositivo versus la curva de consumo actual de un termistor típico. El LMT84 consume 5 μA (en el rango de temperatura de -50 ° C a 150 ° C), mientras que el termistor consume entre 101 μA y 315 μA.

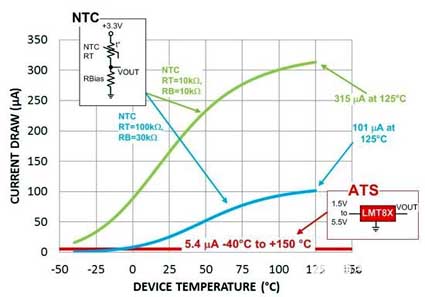

Figura 3: Disipación de potencia: una comparación entre el termistor y la detección de temperatura analógica
La Figura 4 muestra una comparación del ruido de funcionamiento de un sensor de temperatura analógico montado en un regulador de conmutación y un termistor en un entorno ruidoso. A temperatura ambiente, el termistor y el sensor tienen el mismo nivel de ruido, pero en un entorno de temperatura más alta, el nivel de ruido empeora debido a la menor resolución del termistor. Por lo general, el ruido de funcionamiento del sensor de temperatura analógico es tres veces menor que el nivel de ruido del termistor.

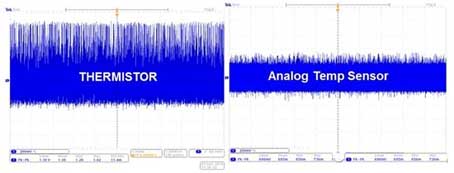

Figura 4: Experimento de ruido con termistor y sensor de temperatura analógico conectado al regulador de conmutación
Para un rango de temperatura muy estrecho (típicamente entre 0oC y 70oC), el termistor funciona bien debido a su rango estrecho, rango lineal alto y rentabilidad. Aunque los termistores especialmente calibrados se pueden usar para lograr la precisión objetivo para temperaturas específicas, su costo es demasiado alto y mantener el inventario de estos diferentes dispositivos también es difícil. Los sensores de temperatura analógicos eliminan estos desafíos y son competitivos en términos de costo. Deje un mensaje a continuación, comparta conmigo su experiencia con estos dispositivos y cómo puede resolver el problema de detección de temperatura del sistema. Para obtener información sobre la cartera de sensores de temperatura de TI y otras aplicaciones, visite los enlaces que figuran en otros recursos.
