Parámetros eléctricos del sensor de temperatura NTC lineal y condiciones de prueba
I. Indicadores eléctricos (consulte la página <Esquema> para ver el tipo de paquete)
(grado industrial - G)
Parámetros eléctricos del sensor de temperatura NTC
Rango de temperatura: -200 a +200 ° C
Corriente de trabajo: 100μA (0 ° C)
Linealidad: ± 0.5%
Estabilidad: ≤ ± 0.05 ° C / año
Coeficiente de temperatura S: -2mV / ° C
Tensión de referencia (0 ° C):
690 ~ 710 mV (calibración de fábrica)
Precisión de intercambio: Clase I ± 0.3 ° C; Clase J ± 0.5 ° C
Clase K ± 1.0 ° C (calibración de fábrica)
Fiabilidad: nivel 7
(grado civil - M)
Rango de temperatura: -50 a +200 ° C
Corriente de trabajo: 100μA (0 ° C)
Linealidad: ± 0.5%
Estabilidad: ≤ ± 0.05 ° C / año
Coeficiente de temperatura S: -2.4mV / ° C
Tensión de referencia (0 ° C):
555 mV ± 3% (calibración de fábrica)
Precisión de intercambio: grado M <± 6 ° C; (calibración de fábrica)
Fiabilidad: nivel 7

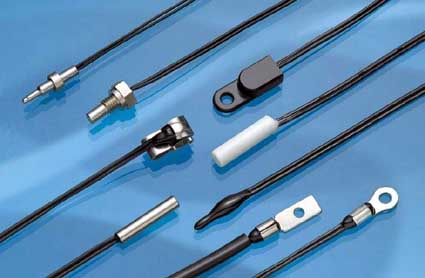

Forma del paquete: vea la página <Dibujo del esquema>
dos. Condiciónes de la prueba
Fuente de corriente constante: 100 μA (precisión ± 0.5%)
Campo de temperatura estándar: fluctuación ≤ ± 0.1 ° C; uniformidad: ≤ ± 0.1 ° C (vertical); ≤ ± 0.05 ° C (horizontal)
Instrumento de prueba: voltímetro digital 41/2 o 51/2
Temperatura estándar: termómetro de mercurio estándar secundario
En tercer lugar, la curva característica de temperatura-voltaje del sensor
Nota: En cuanto al modo de fuente de alimentación cuando se usa el sensor, la fuente de alimentación puede ser corriente constante o voltaje constante. Para una fuente de alimentación de voltaje constante, simplemente conecte una resistencia de carga entre la fuente de alimentación y el sensor. El valor de resistencia se puede seleccionar de acuerdo con el voltaje de suministro y el valor de voltaje de referencia del sensor, de modo que la corriente a 0 ° C sea de 100 μA. Ejemplo: Si Vs = 5V, entonces R = 43K; si Vs = 1.2V, entonces R = 5.1K.
Fuente de corriente constante: 100 μA (precisión ± 0.5%)
Campo de temperatura estándar: fluctuación ≤ ± 0.1 ° C; uniformidad: ≤ ± 0.1 ° C (vertical); ≤ ± 0.05 ° C (horizontal)
Instrumento de prueba: voltímetro digital 41/2 o 51/2
Temperatura estándar: termómetro de mercurio estándar secundario
En tercer lugar, la curva característica de temperatura-voltaje del sensor
Nota: En cuanto al modo de fuente de alimentación cuando se usa el sensor, la fuente de alimentación puede ser corriente constante o voltaje constante. Para una fuente de alimentación de voltaje constante, simplemente conecte una resistencia de carga entre la fuente de alimentación y el sensor. El valor de resistencia se puede seleccionar de acuerdo con el voltaje de suministro y el valor de voltaje de referencia del sensor, de modo que la corriente a 0 ° C sea de 100 μA. Ejemplo: Si Vs = 5V, entonces R = 43K; si Vs = 1.2V, entonces R = 5.1K.
