Nombre del tipo de termistor _ tipo de termistor común
Reglas de denominación del modelo de termistor
Para conocer las reglas de nomenclatura para el modelo de termistor, primero necesitamos saber qué es el termistor.
Los termistores son una clase de componentes sensibles. Las características típicas de los termistores son sensibles a la temperatura y exhiben diferentes valores de resistencia a diferentes temperaturas. La definición y características del termistor, la nomenclatura del modelo de termistor y el método para juzgar el termistor se describen en detalle a continuación.
¿Qué es un termistor?
Los termistores son una clase de componentes sensibles y se clasifican en un termistor de coeficiente de temperatura positivo (PTC) y un termistor de coeficiente de temperatura negativo (NTC) de acuerdo con el coeficiente de temperatura. Las características típicas de los termistores son sensibles a la temperatura y exhiben diferentes valores de resistencia a diferentes temperaturas. El termistor de coeficiente de temperatura positivo (PTC) tiene una mayor resistencia a temperaturas más altas. El termistor de coeficiente de temperatura negativo (NTC) tiene un valor de resistencia más bajo a temperaturas más altas. Pertenecen al mismo dispositivo semiconductor.
Las reglas de nomenclatura para los modelos de termistor:
De acuerdo con la norma SJ1152-82 "Métodos para nombrar componentes sensibles", el modelo de producto de la resistencia sensible consta de las siguientes cuatro partes.
Parte I: dicho primario (indicado por letras);
Parte II: Categoría (indicada por letras);
Parte III: Uso o características (indicadas por letras o números);
Parte IV: Número de serie (indicado por números).
(1) Los símbolos y significados de las partes principales y de categoría se muestran en la Tabla 1-5.
(2) Cuando el uso o la parte característica esté representada por un número, deberá cumplir con las disposiciones de la Tabla 1-6; Cuando se expresa en letras, debe cumplir con los requisitos de la Tabla 1-7.
(3) El número de serie se indica con un número.
Tabla 1-5 Significado de los símbolos en las secciones principal y de categoría del modelo de resistencia sensible
Nombre del modelo de termistor Tabla 1-5

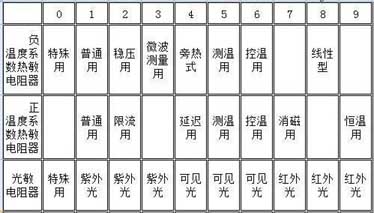

Tabla 1-6 Significado del número de usos o características en el modelo de resistencia sensible
Nombre del modelo de termistor Tabla 1-6
Las características principales del termistor son:
1) La sensibilidad es alta, y el coeficiente de resistencia a la temperatura es de 10 a 100 veces mayor que el del metal, y se puede detectar el cambio de temperatura de 10-6 ° C;
2) Amplio rango de temperatura de funcionamiento, el dispositivo de temperatura ambiente es adecuado para -55 ° C ~ 315 ° C. Los dispositivos de alta temperatura son adecuados para temperaturas superiores a 315 ° C (actualmente hasta 2000 ° C), y los dispositivos de baja temperatura son adecuados para -273 ° C a 55 ° C;
3) De tamaño pequeño, capaz de medir la temperatura de huecos, cavidades y vasos sanguíneos en el cuerpo que no pueden ser medidos por otros termómetros;
4) Fácil de usar, el valor de resistencia se puede seleccionar arbitrariamente entre 0.1 y 100kΩ;
5) Fácil de procesar en formas complejas y puede ser producido en masa;
6) Buena estabilidad y fuerte capacidad de sobrecarga.
El juicio del termistor es bueno o malo:
Use el ohmímetro del medidor universal para medir el valor de resistencia a temperatura normal, luego caliente el termistor con la pistola de aire 100 grados y luego mida el valor de resistencia si cambia.
So überprüfen Sie das Thermistormodell
1. Verwenden Sie den Buchstaben 'M', um die empfindliche Komponente anzugeben.
In 2 steht der Buchstabe "Z" für den Thermistor mit positivem Temperaturkoeffizienten oder der Buchstabe "F" für den Thermistor mit negativem Temperaturkoeffizienten
3, verwenden Sie oder kennzeichnen Sie, eine einzelne Stelle (0-9) verwendend, um "1" für allgemeinen Gebrauch anzuzeigen;
"2" gibt die Verwendung der Spannungsregelung an (Thermistor mit negativem Temperaturkoeffizienten);
'3' gibt die Verwendung der Mikrowellenmessung an (Thermistor mit negativem Temperaturkoeffizienten);
"4" bezeichnet einen parathermischen Typ (Thermistor mit negativem Temperaturkoeffizienten);
"5" indica el uso de medición de temperatura;
"6" indica el uso del control de temperatura;
'7' indica uso de desmagnetización (termistor de coeficiente de temperatura positivo);
'8' indica un tipo lineal (termistor de coeficiente de temperatura negativo);
"9" indica un tipo de temperatura constante (termistor de coeficiente de temperatura positivo;
'0' indica un tipo especial (termistor de coeficiente de temperatura negativo).
4, número de serie
