NTC

Hersteller von Lackdraht-Thermistor Anschlüssen

Product Item: Hersteller von Lackdraht-Thermistor Anschlüssen
Category: NTC
Emaillierter Drahtthermistor MF52 (epoxidgekapselter NTC-Thermistor mit kleinem Hautdraht)
Produkteinführung: Der emaillierte MF52-Drahtthermistorkopf ist mit Epoxidharz lackiert.
Radialdrähte sind 24/26/28/30 PVC Doppel parallele Drähte, mit einer Temperaturbeständigkeit von 105 ° C, und die Drähte isoliert sind.
NTC-Thermistoren werden häufig zur Temperaturerfassung, Messung, Erkennung, Anzeige, Überwachung, Messung, Steuerung, Kalibrierung und Kompensation verwendet.
Geeignet für HLK-und Automobilindustrie, Batteriepack-Anwendungen.

PRODUCT DETAIL

Emaillierter Drahtthermistor MF52 (epoxidgekapselter NTC-Thermistor mit kleinem Hautdraht)
Produkteinführung: Der emaillierte MF52-Drahtthermistorkopf ist mit Epoxidharz lackiert.
Radialdrähte sind 24/26/28/30 PVC Doppel parallele Drähte, mit einer Temperaturbeständigkeit von 105 ° C, und die Drähte isoliert sind.
NTC-Thermistoren werden häufig zur Temperaturerfassung, Messung, Erkennung, Anzeige, Überwachung, Messung, Steuerung, Kalibrierung und Kompensation verwendet.
Geeignet für HLK-und Automobilindustrie, Batteriepack-Anwendungen.

Merkmale des NTC-Thermistors der kleinen Hautlinie MF52D: hohe Messgenauigkeit? Strikte Toleranz gegenüber Resistenz und Beta-Wert. Schnelle Reaktion und geringe Größe. Kann lange stabil laufen.
25C kann für 1k-100K bewertet werden.
Verlustfaktor: ≥3,0 mW / C in ruhender Luft.
Thermische Zeitkonstante: ≤12 Sekunden in ruhender Luft.
Betriebstemperaturbereich: -40 ° C- + 105 ° C. ——Thermistor im Epoxidgehäuse.
52D - PVC-Blei
103 - Nennwiderstandswert des Thermistors,
Der Nennwiderstand dieses Widerstands beträgt: 10K (Ω). ::
Der Fehler (Genauigkeit) des F-Widerstandswerts beträgt: F = ± 1%, G = ± 2%, H = ± 3%, J = ± 5% 3950 - Widerstands-B-Wert: 3950 K.

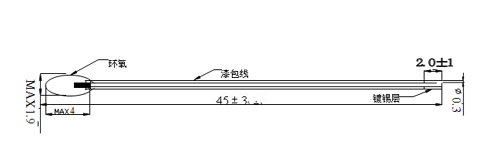

一： Maßzeichnungen
Emaillierter Drahtthermistor

Hinweis. 1: Kopfgröße: 1,0 mm ~ 3,0 mm (nach Kundenwunsch)
2: Durchmesser: 0,18 mm ~ 0,3 mm (nach Kundenwunsch)
3: Länge: 10MM ~ 400MM (nach Kundenwunsch)
Zweitens Funktionen:
1: Produktreihe MF51 mit dem Lackdraht zur Epoxidbeschichtung
2: Breiter Widerstandsbereich: 1 KΩ ~ 200 KΩ
3: Widerstand und B-Wert von hoher Präzision
4: gute Isolierung, hohe Zuverlässigkeit, kleine Zeitkonstante
5: klein, was die Geschwindigkeit widerspiegelt
6: eine lange Zeit, um die Arbeit zu stabilisieren, gute Konsistenz
7: Betriebstemperaturbereich: -40 ~ 150 ° C.
Viertens: Produktmodellbeschreibung
MF 51 103 F 3950
① ② ③ ④ ⑤
①MF ¬ - NTC-Thermistorcode (negativer Temperaturkoeffizient).
②51 - epoxy Paket Temperaturfühler NTC-Thermistors.
③103 - Thermistor-Nennwiderstand, sagte der Widerstand des Nennwiderstands: 10 × 103 (Ω).
F = ± 1%, G = ± 2%, H = ± 3%, J = ± 5% des Widerstandswertes (Genauigkeit)
⑤ 3950 - Widerstand des thermischen Index (Materialkoeffizient) B-Wert: 395 × 10 (K)
5: Modellspezifikationen der Serie MF51
Hinweis: Geben Sie je nach Kundenanforderung unterschiedliche R-Werte, B-Wert-Genauigkeit und Anpassungen an.
Bei der Messung von NTC-Thermistoren ist Folgendes zu beachten:
• Kann nicht in Luft gemessen werden. Der Temperaturunterschied in der Luft ist größer. Die Messung ist nicht genau. Dies führt zu einer Genauigkeitsabweichung.
• Messung mit einem hochpräzisen Thermostat, NTC in den Thermostat nach dem Testtank, Nachdem die Temperatur des Thermostats stabil ist, Kann gemessen werden.
• Messen Sie die Spannung so niedrig wie möglich, um die durch Messfehler verursachte NTC-Eigenerwärmung zu verringern.
• Für Hochtemperaturmessungen, die Temperatur des Bades muss korrigiert und mit einem Thermometer kontrolliert werden.

Produkt-Modell	Nennwiderstandswert	B-Wert	Nennleistung	Verlustfaktor	Thermische Zeitkonstante	Betriebstemperatur
	R25（KΩ）	A（25/50℃）K	（mw）	（mW/℃）	（S）	（℃）
	R25（KΩ）	B（25/85℃）K	（mw）	（mW/℃）	（S）	（℃）
MF52□-102□3270A	1	3270A	≤50	≥2.0 Still air	≤15 Still air	-55～+125℃
MF52□-102□3950A	1	3950A
MF52□-202□3470A	2	3470A
MF52□-202□4000A	2	4000A
MF52□-202□3930A	2	3930A
MF52□-202□3483A	2	3483A
MF52□-2.252K□3935A	2.252	3935A
MF52□-2.55K□3740A	2.55	3740A
MF52□-302□3950A	3	3950A
MF52□-332□3950A	3.3	3950A
MF52□-472□3470A	4.7	3470A
MF52□-472□3950A	4.7	3950A
MF52□-502□3270A	5	3270A
MF52□-502□3380A	5	3380A
MF52□-502□3470A	5	3470A
MF52□-502□3600A	5	3600A
MF52□-502□3950A	5	3950A
MF52□-682□3977A	6.8	3977A
MF52□-682□4200A	6.8	4200A
MF52□-802□3780A	8	3780A
MF52□-103□3270A	10	3270A
MF52□-103□3435B	10	3435B
MF52□-103□3470A	10	3470A
MF52□-103□3600A	10	3600A
MF52□-103□3950A	10	3950A
MF52□-103□3977B	10	3977B
MF52□-103□4100A	10	4100A
MF52□-153□3680A	15	3680A
MF52□-153□3950A	15	3950A
MF52□-153□4100A	15	4100A
MF52□-153□4150A	15	4150A
MF52□-203□3950A	20	3950A
MF52□-203□4150B	20	4150B
MF52□-203□4200A	20	4200A
MF52□-233□3950A	23	3950A
MF52□-233□4200A	23	4200A
MF52□-303□3899A	30	3899A
MF52□-303□3950A	30	3950A
MF52□-303□4200A	30	4200A
MF52□-40.27K□3900A	40.27	3900A
MF52□-40.27K□3979B	40.27	3979B
MF52□-403□3950A	40	3950A
MF52□-473□3950A	47	3950A
MF52□-473□3990A	47	3990A
MF52□-473□4150A	47	4150A
MF52□-49.12K□3979B	49.12	3979B
MF52□-503□3950A	50	3950A
MF52□-503□3990A	50	3990A
MF52□-503□4050A	50	4050A
MF52□-503□4150A	50	4150A
MF52□-104□3950A	100	3950A
MF52□-104□3990A	100	3990A
MF52□-104□4000A	100	400A
MF52□-104□4050A	100	4050A
MF52□-104□4150A	100	4150A
MF52□-104□4200A	100	4200A
MF52□-104□4250A	100	4250A
MF52□-104□4450A	100	4450A
MF52□-154□4370B	150	4370B
MF52□-154□4500A	150	4500A
MF52□-204□4250A	200	4250A
MF52□-474□4450A	470	4450A
MF52□-105□4700A	1000	4700A
MF52□-105□4730A	1000	4730A
