Esquema de diseno del circuito de protección contra sobrecorriente con diferentes métodos de detección de corriente

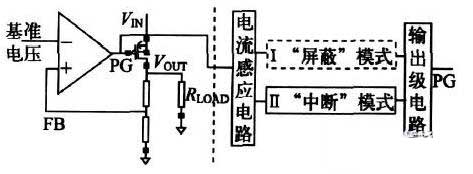

Detección de corriente con sensor de corriente

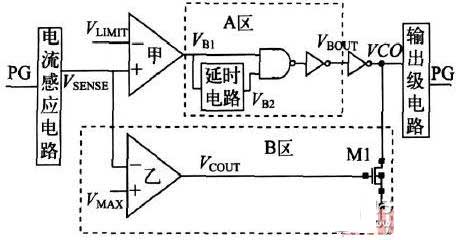

El principio de funcionamiento del sensor de detección de sobrecorriente se muestra en la Figura 1. La corriente secundaria del convertidor obtenida por el convertidor se convierte en un voltaje por I / V. Después de que el voltaje es de CC, el comparador de voltaje se compara con el valor establecido, y si el voltaje de CC es mayor que el valor establecido, se emite una señal de discriminación. Sin embargo, dicho sensor de detección generalmente se usa para monitorear la corriente de carga de la fuente de alimentación inductiva, y se requieren las siguientes medidas para este propósito. Dado que la fuente de alimentación inductiva está activada, la corriente de arranque es varias veces el valor nominal, que es mucho mayor que la corriente al final del arranque. Por lo tanto, en el caso de simplemente monitorear la batería actual, la fuente de alimentación inductiva debe obtener la señal de salida necesaria al arrancar, y el temporizador debe usarse para establecer el tiempo de prohibición. La señal innecesaria no se emite antes del inicio de la fuente de alimentación de inducción, y después de que termina el tiempo, se transfiere al estado de monitoreo predeterminado.
Iniciar circuito limitador de sobretensión
Cuando la fuente de alimentación conmutada se enciende, generará una alta sobretensión. Por lo tanto, debe instalarse un dispositivo de arranque suave que evite la sobretensión en la entrada de la fuente de alimentación para reducir efectivamente la corriente de entrada al rango permitido. La corriente de entrada es causada principalmente por la carga del condensador del filtro. En el momento en que el tubo del interruptor comienza a conducir, el condensador exhibe una menor impedancia a la CA. Si no se toman medidas de protección, la corriente de entrada puede acercarse a cientos de A.
La entrada de la fuente de alimentación conmutada generalmente usa un circuito de filtro rectificador de condensador como se muestra en la Figura 2.
El condensador de filtro C puede seleccionarse entre condensadores de baja frecuencia o alta frecuencia. Si se usa un condensador de baja frecuencia, es necesario conectar el condensador de alta frecuencia de la misma capacidad para soportar la corriente de carga y descarga. La resistencia limitadora de corriente Rsc que está conectada entre la rectificación y el filtrado en la figura es para evitar el impacto de la corriente de entrada. Rsc limita la corriente de carga del condensador C cuando está encendido. Después de un período de tiempo, cuando el voltaje en C alcanza el valor preestablecido o el voltaje en el condensador C1 alcanza el voltaje de funcionamiento del relé T, el Rsc se cortocircuita y se completa. Al mismo tiempo, se pueden utilizar circuitos como los tiristores para acortar el Rsc. Cuando el interruptor está cerrado, el condensador C se carga a través de Rsc porque el tiristor está apagado. Después de un período de tiempo, el tiristor se enciende, acortando así la resistencia limitadora de corriente Rsc.
Al detectar el Vce del IGBT
Cuando la salida de potencia se sobrecarga o se cortocircuita, el valor Vce del IGBT se hace más grande. Según este principio, el circuito puede ser protegido. Para este propósito, generalmente se usa el controlador dedicado EXB841, y su circuito interno puede completar el down-gate y el apagado automático, y tiene una función de retardo interno para eliminar el mal funcionamiento causado por la interferencia. El principio de funcionamiento se muestra en la Figura 4. El Vce que contiene la información de sobrecorriente IGBT no se envía directamente al pin de monitoreo de voltaje del colector 6 del EXB841, sino a través del diodo de recuperación rápida VD1. La salida del comparador IC1 está conectada al pin 6 del EXB841, eliminando así el caso en que la caída de voltaje directo varía con la corriente, y el comparador de umbral se usa para mejorar la precisión de la detección de corriente. Si se produce una sobrecorriente, el controlador: el circuito de apagado de baja velocidad del EXB841 apagará lentamente el IGBT, evitando así el pico de corriente del colector para dañar el dispositivo IGBT.
El principio de funcionamiento del sensor de detección de sobrecorriente se muestra en la Figura 1. La corriente secundaria del convertidor obtenida por el convertidor se convierte en un voltaje por I / V. Después de que el voltaje es de CC, el comparador de voltaje se compara con el valor establecido, y si el voltaje de CC es mayor que el valor establecido, se emite una señal de discriminación. Sin embargo, dicho sensor de detección generalmente se usa para monitorear la corriente de carga de la fuente de alimentación inductiva, y se requieren las siguientes medidas para este propósito. Dado que la fuente de alimentación inductiva está activada, la corriente de arranque es varias veces el valor nominal, que es mucho mayor que la corriente al final del arranque. Por lo tanto, en el caso de simplemente monitorear la batería actual, la fuente de alimentación inductiva debe obtener la señal de salida necesaria al arrancar, y el temporizador debe usarse para establecer el tiempo de prohibición. La señal innecesaria no se emite antes del inicio de la fuente de alimentación de inducción, y después de que termina el tiempo, se transfiere al estado de monitoreo predeterminado.
Iniciar circuito limitador de sobretensión
Cuando la fuente de alimentación conmutada se enciende, generará una alta sobretensión. Por lo tanto, debe instalarse un dispositivo de arranque suave que evite la sobretensión en la entrada de la fuente de alimentación para reducir efectivamente la corriente de entrada al rango permitido. La corriente de entrada es causada principalmente por la carga del condensador del filtro. En el momento en que el tubo del interruptor comienza a conducir, el condensador exhibe una menor impedancia a la CA. Si no se toman medidas de protección, la corriente de entrada puede acercarse a cientos de A.
La entrada de la fuente de alimentación conmutada generalmente usa un circuito de filtro rectificador de condensador como se muestra en la Figura 2.
El condensador de filtro C puede seleccionarse entre condensadores de baja frecuencia o alta frecuencia. Si se usa un condensador de baja frecuencia, es necesario conectar el condensador de alta frecuencia de la misma capacidad para soportar la corriente de carga y descarga. La resistencia limitadora de corriente Rsc que está conectada entre la rectificación y el filtrado en la figura es para evitar el impacto de la corriente de entrada. Rsc limita la corriente de carga del condensador C cuando está encendido. Después de un período de tiempo, cuando el voltaje en C alcanza el valor preestablecido o el voltaje en el condensador C1 alcanza el voltaje de funcionamiento del relé T, el Rsc se cortocircuita y se completa. Al mismo tiempo, se pueden utilizar circuitos como los tiristores para acortar el Rsc. Cuando el interruptor está cerrado, el condensador C se carga a través de Rsc porque el tiristor está apagado. Después de un período de tiempo, el tiristor se enciende, acortando así la resistencia limitadora de corriente Rsc.

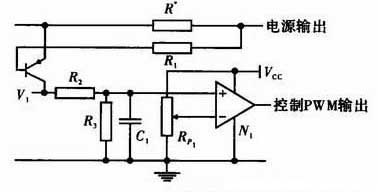

Circuito limitador de corriente utilizando el circuito de base
En general, el circuito de control base se utiliza para aislar el circuito de control de la fuente de alimentación del transistor de conmutación. El circuito de control y el circuito de salida son comunes, y el circuito limitador de corriente se puede conectar directamente al circuito de salida. El principio de funcionamiento se muestra en la FIG. Cuando la salida está sobrecargada o en corto, V1 se enciende, y el voltaje a través de R3 aumenta y se compara con el voltaje de referencia en el terminal inversor del comparador. Controla la señal PWM activada y desactivada.

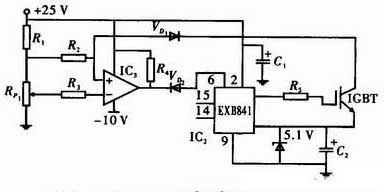

Al detectar el Vce del IGBT
Cuando la salida de potencia se sobrecarga o se cortocircuita, el valor Vce del IGBT se hace más grande. Según este principio, el circuito puede ser protegido. Para este propósito, generalmente se usa el controlador dedicado EXB841, y su circuito interno puede completar el down-gate y el apagado automático, y tiene una función de retardo interno para eliminar el mal funcionamiento causado por la interferencia. El principio de funcionamiento se muestra en la Figura 4. El Vce que contiene la información de sobrecorriente IGBT no se envía directamente al pin de monitoreo de voltaje del colector 6 del EXB841, sino a través del diodo de recuperación rápida VD1. La salida del comparador IC1 está conectada al pin 6 del EXB841, eliminando así el caso en que la caída de voltaje directo varía con la corriente, y el comparador de umbral se usa para mejorar la precisión de la detección de corriente. Si se produce una sobrecorriente, el controlador: el circuito de apagado de baja velocidad del EXB841 apagará lentamente el IGBT, evitando así el pico de corriente del colector para dañar el dispositivo IGBT.
