Características del termistor de tipo complejo PTCR SPMZ11 (PTC + varistor)
Termistor PTC compuesto con doble función de protección contra sobretensión y sobrecorriente Termistor PTC compuesto serie WMZ13A. YaXun Electronics ha empaquetado creativamente un termistor PTC con protección contra sobrecorriente y un varistor con protección contra sobretensión en un solo dispositivo. Hacerlos acoplados entre sí tiene tanto protección contra sobrecorriente como protección contra sobretensión. Estos productos se han utilizado ampliamente en medidores inteligentes, fuentes de alimentación de conmutación pequeñas de alto rendimiento y aplicaciones de iluminación LED, que han producido buenos beneficios económicos y sociales.
Seleccione el termistor PTC como elemento de protección contra sobrecarga. Primero confirme la corriente de trabajo normal máxima de la línea (es decir, la corriente no operativa del termistor PTC) y la temperatura ambiente máxima de la ubicación de instalación del termistor PTC (durante la operación normal). El segundo es la corriente de protección (es decir, la corriente de funcionamiento del termistor PTC), el voltaje de funcionamiento máximo y la resistencia de potencia nominal cero. Al mismo tiempo, se deben considerar las dimensiones externas del componente. Como se muestra abajo: Utilice la relación entre temperatura ambiente, corriente no operativa y corriente operativa.
2. Aplicación:
Se utiliza principalmente para protección contra sobrecorriente, sobrecarga, cortocircuito de medidores inteligentes, transformadores, motores, fuentes de alimentación conmutadas, cargadores, adaptadores, instrumentos, paneles de control, electrodomésticos, aires acondicionados, hornos microondas, etc.
3. Principio de aplicación:
La protección contra sobrecorriente y el termistor PTC de protección contra sobretensión están conectados en serie en el circuito de alimentación. Cuando el circuito está en un estado normal, la corriente que fluye a través del PTC es menor que la corriente nominal, el PTC está en un estado normal y la resistencia es pequeña, lo que no afectará el funcionamiento normal del circuito protegido como el electrónico equipo. Cuando la corriente del circuito excede en gran medida la corriente nominal, el PTC se calienta repentinamente y el valor de resistencia aumenta repentinamente a un estado de alta resistencia, lo que limita o bloquea la corriente y protege el circuito contra daños. Después de que la corriente vuelve a la normalidad, el PTC también vuelve automáticamente al estado de baja impedancia y el circuito reanuda el trabajo normal. Del mismo modo, cuando el voltaje externo fluctúa, el varistor desempeña una función de protección contra sobretensión, de modo que el aumento de la corriente que fluye a través del termistor PTC también puede hacer que el PTC se caliente repentinamente.
Transformador con termistor compuesto, protección contra sobrecorriente y sobretensión de la fuente de alimentación conmutada
El termistor compuesto es una combinación que usa acoplamiento térmico,
Los varistores VDR y los termistores PTC están cerca y empaquetados juntos. Se utilizan principalmente en medidores de potencia y otras fuentes de alimentación en el lado primario de fuentes de alimentación conmutadas y transformadores. Al mismo tiempo, se logra una protección integral de corriente y voltaje. Es difícil elegir la coincidencia con el transformador, el termistor PTC protege al instrumento de sobretensiones y condiciones de sobrecorriente, y el instrumento de baja temperatura puede no proteger el PTC, y así sucesivamente.
Diagrama de circuito del termistor compuesto PTCR SPMZ11 (PTC + varistor)
Cuando el varistor absorbe energía cuando el aumento de temperatura es grande, debido al acoplamiento térmico, la temperatura del termistor PTC aumentará, más el aumento de corriente y calor. Cuando la temperatura alcanza la temperatura del interruptor del termistor PTC, su resistencia aumentará.
La corriente disminuye bruscamente, y su caída de voltaje aumenta mucho, el voltaje a través del varistor disminuye y solo pasa una pequeña corriente de fuga. Por lo tanto, el voltaje del circuito protegido se reduce al rango de voltaje de trabajo normal y el medidor de potencia funciona normalmente.
Termistores compuestos modelos comúnmente usados
1. Aplicación:
El termistor PTC de la serie WMZ13A es un elemento de protección que protege y restaura automáticamente la temperatura anormal y la corriente anormal. Reemplaza el fusible tradicional y puede usarse ampliamente para motores, transformadores, circuitos electrónicos, etc. El termistor reduce el valor de la corriente residual a través de su cambio repentino en la resistencia para limitar el consumo en toda la línea. En el circuito de fusibles tradicional, no puede recuperarse por sí solo después de quemarse, y el termistor PTC puede restaurar su función de protección después de eliminar la falla.
El termistor PTC de la serie WMZ13A es un elemento de protección que protege y restaura automáticamente la temperatura anormal y la corriente anormal. Reemplaza el fusible tradicional y puede usarse ampliamente para motores, transformadores, circuitos electrónicos, etc. El termistor reduce el valor de la corriente residual a través de su cambio repentino en la resistencia para limitar el consumo en toda la línea. En el circuito de fusibles tradicional, no puede recuperarse por sí solo después de quemarse, y el termistor PTC puede restaurar su función de protección después de eliminar la falla.
Seleccione el termistor PTC como elemento de protección contra sobrecarga. Primero confirme la corriente de trabajo normal máxima de la línea (es decir, la corriente no operativa del termistor PTC) y la temperatura ambiente máxima de la ubicación de instalación del termistor PTC (durante la operación normal). El segundo es la corriente de protección (es decir, la corriente de funcionamiento del termistor PTC), el voltaje de funcionamiento máximo y la resistencia de potencia nominal cero. Al mismo tiempo, se deben considerar las dimensiones externas del componente. Como se muestra abajo: Utilice la relación entre temperatura ambiente, corriente no operativa y corriente operativa.
2. Aplicación:
Se utiliza principalmente para protección contra sobrecorriente, sobrecarga, cortocircuito de medidores inteligentes, transformadores, motores, fuentes de alimentación conmutadas, cargadores, adaptadores, instrumentos, paneles de control, electrodomésticos, aires acondicionados, hornos microondas, etc.
3. Principio de aplicación:
La protección contra sobrecorriente y el termistor PTC de protección contra sobretensión están conectados en serie en el circuito de alimentación. Cuando el circuito está en un estado normal, la corriente que fluye a través del PTC es menor que la corriente nominal, el PTC está en un estado normal y la resistencia es pequeña, lo que no afectará el funcionamiento normal del circuito protegido como el electrónico equipo. Cuando la corriente del circuito excede en gran medida la corriente nominal, el PTC se calienta repentinamente y el valor de resistencia aumenta repentinamente a un estado de alta resistencia, lo que limita o bloquea la corriente y protege el circuito contra daños. Después de que la corriente vuelve a la normalidad, el PTC también vuelve automáticamente al estado de baja impedancia y el circuito reanuda el trabajo normal. Del mismo modo, cuando el voltaje externo fluctúa, el varistor desempeña una función de protección contra sobretensión, de modo que el aumento de la corriente que fluye a través del termistor PTC también puede hacer que el PTC se caliente repentinamente.
Transformador con termistor compuesto, protección contra sobrecorriente y sobretensión de la fuente de alimentación conmutada
El termistor compuesto es una combinación que usa acoplamiento térmico,
Los varistores VDR y los termistores PTC están cerca y empaquetados juntos. Se utilizan principalmente en medidores de potencia y otras fuentes de alimentación en el lado primario de fuentes de alimentación conmutadas y transformadores. Al mismo tiempo, se logra una protección integral de corriente y voltaje. Es difícil elegir la coincidencia con el transformador, el termistor PTC protege al instrumento de sobretensiones y condiciones de sobrecorriente, y el instrumento de baja temperatura puede no proteger el PTC, y así sucesivamente.

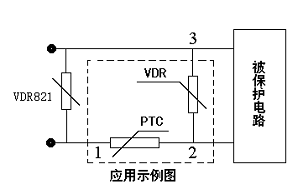

Diagrama de circuito del termistor compuesto PTCR SPMZ11 (PTC + varistor)
Cuando el varistor absorbe energía cuando el aumento de temperatura es grande, debido al acoplamiento térmico, la temperatura del termistor PTC aumentará, más el aumento de corriente y calor. Cuando la temperatura alcanza la temperatura del interruptor del termistor PTC, su resistencia aumentará.
La corriente disminuye bruscamente, y su caída de voltaje aumenta mucho, el voltaje a través del varistor disminuye y solo pasa una pequeña corriente de fuga. Por lo tanto, el voltaje del circuito protegido se reduce al rango de voltaje de trabajo normal y el medidor de potencia funciona normalmente.

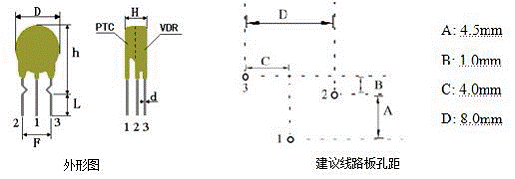

Termistores compuestos modelos comúnmente usados
| modelos |
Temperatura curie |
Acción actual （25 ℃） | Sin acción Actual （60 ℃） | Tensión sensible a la presión （25 ℃） | Tensión nominal máxima de trabajo | Dimensiones totales | |
| Tc（℃） | It(mA) | Ih(mA) | V(V) | Vmax(V) | Dmax | Hmax | |
| SPMZ11-08E300-600R/14D121 | 115±7 | 200 | 60 | 120 | 65 | 16 | 10 |
| SPMZ11-08E400-800R/14D181 | 115±7 | 200 | 50 | 180 | 120 | 16 | 10 |
| SPMZ11-10E300-500R/14D181 | 115±7 | 250 | 70 | 180 | 120 | 16 | 10 |
| SPMZ11-06E201-401R/10D391 | 85±7 | 80 | 20 | 390 | 265 | 12 | 10 |
| SPMZ11-06E151-251R/10D391 | 115±7 | 100 | 25 | 390 | 265 | 12 | 10 |
| SPMZ11-08E600-121R/12D391 | 115±7 | 180 | 40 | 390 | 265 | 14 | 10 |
| SPMZ11-10E300-500R/14D391 | 115±7 | 250 | 90 | 390 | 265 | 16 | 10 |
| SPMZ11-10E400-800R/14D491 | 115±7 | 220 | 70 | 390 | 330 | 16 | 10 |
| SPMZ11-16E200-300R/20D391 | 115±7 | 450 | 130 | 390 | 265 | 22 | 12 |
