Aplicación del termistor PTC como protección contra sobrecorriente en un medidor monofásico de vatios-hora multifunción
Hoy en día, la mayoría de los departamentos de suministro de energía tienen que evitar que el medidor de vatios-hora se dañe debido a una conexión incorrecta de la red eléctrica, o utilizar artificialmente el método de suministro de energía de sobretensión para destruir el medidor de vatios-hora. Se requiere que el medidor monofásico de vatios-hora recién instalado resista alto voltaje (como 380V) durante un cierto período de tiempo (como 4h) sin daños. Si el circuito de entrada del medidor monofásico no se procesa, el alto voltaje de entrada hará que el medidor se queme en poco tiempo. Siempre que un termistor PTC adecuado esté conectado en serie con el extremo de entrada del transformador para protección contra sobrecorriente, y la tensión externa se aplique principalmente al termistor PTC, se puede evitar que el transformador lineal se caliente y se dañe. Para garantizar que no se produzca un mal funcionamiento, la corriente no operativa del termistor debe seleccionarse con referencia a la corriente de entrada de CA real del medidor, dejando un margen del 50%, y la temperatura de Curie debe ser ≥80 ° C; A la temperatura máxima de operación, el medidor no puede protegerse durante la operación de carga máxima. A la temperatura de trabajo más baja, cuando el terminal de entrada se agrega con 380V CA, el PTC en el medidor debe protegerse en poco tiempo para garantizar que el medidor no esté dañado.

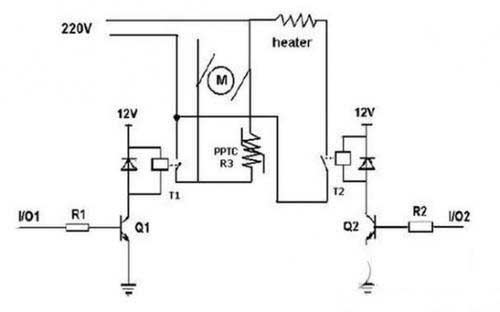

El diagrama del circuito se muestra en la Figura 1.
