Análisis de la causa del dano del LED e introducción del método de protección del circuito del LED
Los LED blancos son dispositivos sensibles al voltaje. En el trabajo real, la corriente es de 20 mA, pero la corriente a menudo aumenta debido a varias razones en uso. Si no se toman medidas de protección, el LED se dañará después de que la corriente aumentada exceda cierto tiempo y amplitud.
Las principales causas de daño LED son:
1) Aumento repentino de la tensión de alimentación.
2) Un cortocircuito de un componente o una línea impresa u otro cable en la línea forma un cortocircuito parcial de la ruta de la fuente de alimentación del LED, de modo que aumenta el voltaje del LED.
3) Cierto LED está dañado debido a su propia calidad, formando así un cortocircuito, y su caída de voltaje original se transfiere a otros LED.
4) La temperatura dentro de la lámpara es demasiado alta, lo que deteriora las características del LED.
5) El interior de la lámpara está lleno de agua y el agua es eléctricamente conductora.
6) El trabajo antiestático no se realiza en el momento del montaje, por lo que el interior del LED ha sido dañado por la electricidad estática. A pesar de la aplicación de valores normales de voltaje y corriente, es extremadamente fácil causar daños al LED.

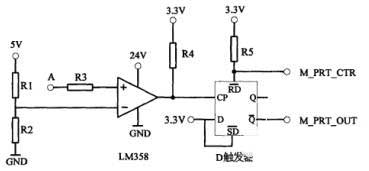

Entonces, ¿cómo protejo el circuito LED?
1. Use un fusible (tubo) en el circuito de protección
Debido a que el fusible es desechable y la velocidad de reacción es lenta, el efecto es deficiente y el uso es problemático, por lo que el fusible no es adecuado para su uso en la lámpara LED terminada. Debido a que las luces LED ahora se encuentran principalmente en los brillantes proyectos de ingeniería e iluminación de la ciudad. Requiere que los circuitos de protección LED sean muy exigentes: Cuando se excede la corriente de uso normal, la protección puede iniciarse inmediatamente, de modo que la ruta de la fuente de alimentación del LED se desconecte, de modo que tanto el LED como la fuente de alimentación puedan protegerse. Una vez que toda la lámpara es normal, puede restaurar automáticamente la fuente de alimentación sin afectar el trabajo del LED. Los circuitos no deben ser demasiado complejos, ni demasiado grandes, y el costo debe ser bajo. Por lo tanto, es muy difícil usar fusibles.
2. Utilice diodo de supresión de voltaje transitorio (TVS para abreviar)
El diodo de supresión de voltaje transitorio es un dispositivo de protección de alta eficiencia en forma de diodo. Sus polos cuando se someten a alta energía transitoria de impacto inverso pueden ser negativos en el 12 ° poder de 10 segundos de velocidad extremadamente corto La alta resistencia entre los dos polos se reduce inmediatamente a una baja resistencia, que absorbe hasta varios kilovatios de potencia de sobretensión. La sujeción del voltaje entre los dos polos a un valor de voltaje predeterminado protege efectivamente los componentes de precisión en el circuito electrónico. El diodo de supresión de voltaje transitorio tiene las ventajas de un tiempo de respuesta rápido, gran potencia transitoria, baja corriente de fuga, buena uniformidad del voltaje de ruptura, fácil control del voltaje de sujeción, sin límite de daños y pequeño volumen. Sin embargo, en el uso real, se ha descubierto que no es fácil encontrar un dispositivo TVS que satisfaga el valor de voltaje requerido. El daño de las cuentas LED se debe principalmente al sobrecalentamiento dentro del chip debido a una corriente excesiva. TVS solo puede detectar sobretensiones y no puede detectar sobrecorrientes. Es difícil dominar el punto de protección de voltaje adecuado, y el dispositivo no se puede producir y es difícil de usar en la práctica.
3. Seleccione fusible reiniciable
El fusible reiniciable, también conocido como termistor de temperatura positiva de polímero PTC, está compuesto de partículas de polímero conductor. Después de un procesamiento especial, las partículas conductoras forman una ruta conductora en forma de cadena en el polímero. Cuando la corriente de funcionamiento normal pasa (o el componente está a temperatura ambiente normal), el fusible reseteable PTC está en un estado de baja resistencia; Cuando se pasa una sobrecorriente anormal a través del circuito (o la temperatura ambiente aumenta), el calor generado por la corriente alta (o temperatura ambiente elevada) hace que el polímero se expanda rápidamente. Cortará las rutas conductoras compuestas de partículas conductoras, fusible reiniciable PTC en estado de alta impedancia. Cuando la sobrecorriente del circuito (estado de sobretemperatura) desaparece, el polímero se enfría, el volumen vuelve a la normalidad, en el que las partículas conductoras que constituyen el camino conductor nuevamente, el fusible reiniciable PTC tiene la forma de un estado inicial de baja resistencia. En el estado de funcionamiento normal, el fusible de autorrecuperación tiene poco calor, y en el estado de funcionamiento anormal, su calor es muy alto, lo que limita la corriente que lo atraviesa, protegiendo así.
En el circuito específico, puedes elegir:
1) Protección de derivación. La luz LED general se divide en varias ramas en serie. Podemos agregar un componente PTC frente a cada rama para protección. Los beneficios de este enfoque son la alta precisión y la buena fiabilidad de la protección.
2) Protección general. Un componente PTC está unido al frente de todas las cuentas para proteger toda la lámpara. El beneficio de este enfoque es simple y no tiene en cuenta el tamaño. Para los productos civiles, los resultados de esta protección en el uso real siguen siendo satisfactorios.
